Vizualizace vztahů: Vše o medu 🍯


Vizualizace vztahů - Sketchnote od @nitya

Pokračujeme v přírodním zaměření našeho výzkumu a objevujeme zajímavé vizualizace, které ukazují vztahy mezi různými typy medu podle datové sady od Ministerstva zemědělství Spojených států.

Tato datová sada obsahuje přibližně 600 položek a zobrazuje produkci medu v mnoha státech USA. Například můžete sledovat počet včelstev, výnos na včelstvo, celkovou produkci, zásoby, cenu za libru a hodnotu medu vyprodukovaného v daném státě v letech 1998–2012, přičemž každý řádek odpovídá jednomu roku pro každý stát.

Bude zajímavé vizualizovat vztah mezi produkcí medu v daném státě za rok a například cenou medu v tomto státě. Alternativně můžete vizualizovat vztah mezi výnosem medu na včelstvo v jednotlivých státech. Toto časové období zahrnuje devastující „CCD“ neboli „Colony Collapse Disorder“, poprvé zaznamenané v roce 2006 (http://npic.orst.edu/envir/ccd.html), což z této datové sady činí poutavý předmět ke studiu. 🐝

Kvíz před lekcí

V této lekci můžete použít knihovnu Seaborn, kterou jste již dříve používali, jako skvělý nástroj pro vizualizaci vztahů mezi proměnnými. Zvláště zajímavá je funkce relplot v Seabornu, která umožňuje rychle vytvářet bodové a čárové grafy pro vizualizaci 'statistických vztahů', což datovým vědcům pomáhá lépe pochopit, jak spolu proměnné souvisejí.

Bodové grafy

Použijte bodový graf k zobrazení, jak se cena medu vyvíjela rok od roku v jednotlivých státech. Seaborn, díky funkci relplot, pohodlně seskupuje data podle států a zobrazuje datové body pro kategorická i číselná data.

Začněme importem dat a knihovny Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Všimnete si, že data o medu obsahují několik zajímavých sloupců, včetně roku a ceny za libru. Prozkoumejme tato data seskupená podle států USA:

stát	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

Vytvořte základní bodový graf, který ukazuje vztah mezi cenou za libru medu a státem jeho původu. Udělejte osu y dostatečně vysokou, aby zobrazila všechny státy:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

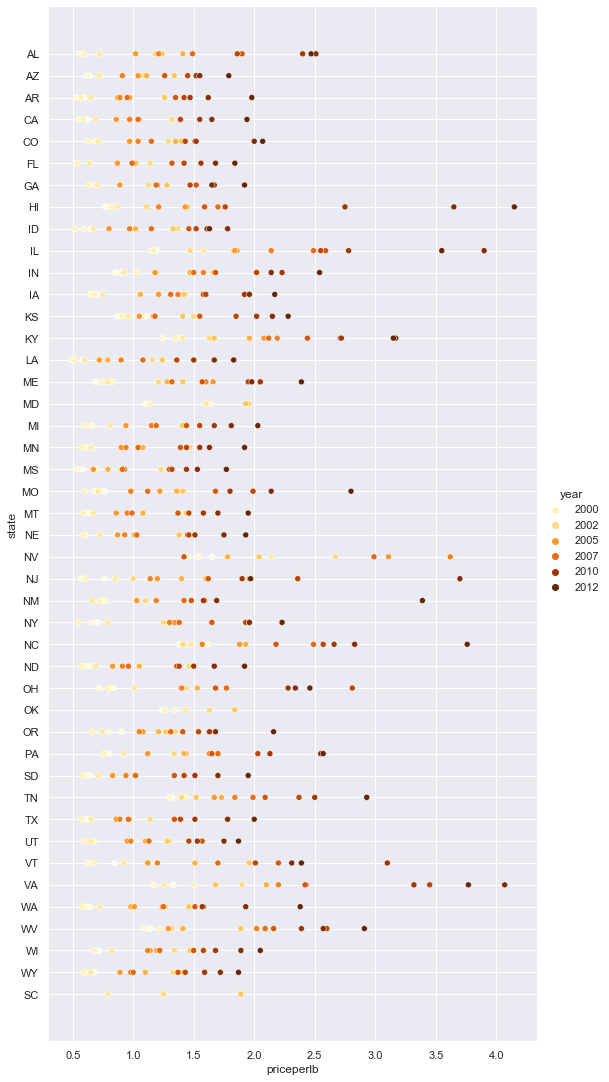

Nyní zobrazte stejná data s barevným schématem medu, které ukazuje, jak se cena vyvíjí v průběhu let. Toho můžete dosáhnout přidáním parametru 'hue', který ukazuje změnu rok od roku:

✅ Více o barevných paletách, které můžete použít v Seabornu - vyzkoušejte krásné duhové barevné schéma!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

S touto změnou barevného schématu je zřejmé, že v průběhu let dochází k výraznému nárůstu ceny medu za libru. Pokud se podíváte na vzorek dat (například stát Arizona), můžete vidět vzorec zvyšování cen rok od roku, s několika výjimkami:

stát	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

Dalším způsobem vizualizace tohoto vývoje je použití velikosti místo barvy. Pro uživatele s poruchou barevného vidění by to mohla být lepší volba. Upravte svou vizualizaci tak, aby ukazovala nárůst ceny zvětšením obvodu bodů:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Vidíte, že velikost bodů se postupně zvětšuje.

Je to jednoduchý případ nabídky a poptávky? Kvůli faktorům, jako je změna klimatu a kolaps včelstev, je k dispozici méně medu k prodeji rok od roku, a proto cena stoupá?

Abychom objevili korelaci mezi některými proměnnými v této datové sadě, prozkoumejme čárové grafy.

Čárové grafy

Otázka: Je jasný nárůst ceny medu za libru rok od roku? Nejjednodušeji to zjistíte vytvořením jednoho čárového grafu:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Odpověď: Ano, s několika výjimkami kolem roku 2003:

✅ Protože Seaborn agreguje data kolem jedné čáry, zobrazuje „vícenásobná měření pro každou hodnotu x tím, že vykresluje průměr a 95% interval spolehlivosti kolem průměru“. Zdroj. Toto časově náročné chování lze deaktivovat přidáním ci=None.

Otázka: No, v roce 2003 můžeme také vidět nárůst zásob medu? Co když se podíváte na celkovou produkci rok od roku?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Odpověď: Ani ne. Pokud se podíváte na celkovou produkci, zdá se, že v tomto konkrétním roce skutečně vzrostla, i když obecně množství vyprodukovaného medu v těchto letech klesá.

Otázka: V tom případě, co mohlo způsobit nárůst ceny medu kolem roku 2003?

Abychom to zjistili, můžeme prozkoumat mřížku facetů.

Mřížky facetů

Mřížky facetů berou jednu část vaší datové sady (v našem případě můžete zvolit 'rok', abyste se vyhnuli příliš mnoha vytvořeným facetům). Seaborn pak vytvoří graf pro každý z těchto facetů podle zvolených souřadnic x a y pro snadnější vizuální porovnání. Vyniká rok 2003 v tomto typu porovnání?

Vytvořte mřížku facetů pomocí funkce relplot, jak doporučuje dokumentace Seabornu.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"

V této vizualizaci můžete porovnat výnos na včelstvo a počet včelstev rok od roku vedle sebe s nastavením wrap na 3 pro sloupce:

Pro tuto datovou sadu nic zvláštního nevyniká, pokud jde o počet včelstev a jejich výnos rok od roku a stát od státu. Existuje jiný způsob, jak hledat korelaci mezi těmito dvěma proměnnými?

Dvojité čárové grafy

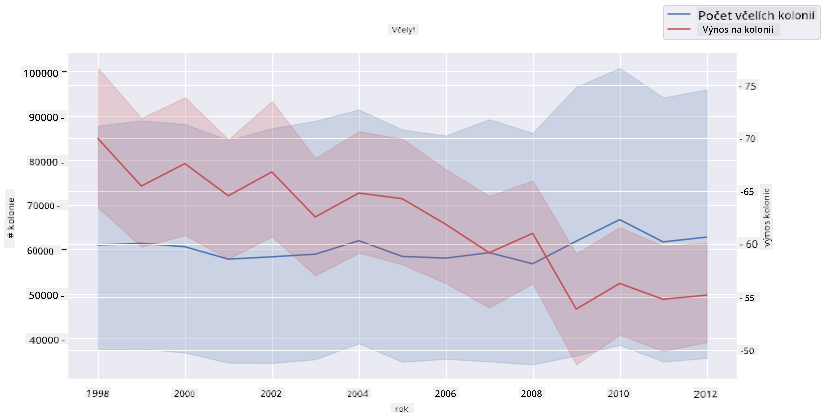

Vyzkoušejte vícenásobný čárový graf překrytím dvou čárových grafů na sebe, pomocí funkce Seaborn 'despine' k odstranění horních a pravých os a použitím ax.twinx odvozeného z Matplotlibu. Twinx umožňuje grafu sdílet osu x a zobrazit dvě osy y. Zobrazte výnos na včelstvo a počet včelstev překryté:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

I když kolem roku 2003 nic výrazně nevyniká, umožňuje nám to zakončit tuto lekci na trochu pozitivnější notě: i když celkově počet včelstev klesá, jejich počet se stabilizuje, i když jejich výnos na včelstvo klesá.

Jen tak dál, včely!

🐝❤️

🚀 Výzva

V této lekci jste se dozvěděli více o dalších využitích bodových grafů a mřížek facetů, včetně mřížek facetů. Vyzkoušejte si vytvořit mřížku facetů pomocí jiné datové sady, možná jedné, kterou jste použili před těmito lekcemi. Všimněte si, jak dlouho trvá jejich vytvoření a jak musíte být opatrní ohledně počtu mřížek, které potřebujete vykreslit pomocí těchto technik.

Kvíz po lekci

Přehled & Samostudium

Čárové grafy mohou být jednoduché nebo poměrně složité. Přečtěte si něco více v dokumentaci Seabornu o různých způsobech, jak je můžete vytvořit. Zkuste vylepšit čárové grafy, které jste vytvořili v této lekci, pomocí dalších metod uvedených v dokumentaci.

Úkol

Ponořte se do úlu
