Suhete visualiseerimine: Kõik mee kohta 🍯

Suhete visualiseerimine - Sketchnote by @nitya

Jätkates meie uurimistöö looduse fookusega, avastame huvitavaid visualiseerimisviise, et näidata erinevate mee tüüpide vahelisi suhteid, tuginedes andmestikule, mis pärineb Ameerika Ühendriikide Põllumajandusministeeriumist.

See umbes 600 kirjet sisaldav andmestik näitab mee tootmist paljudes USA osariikides. Näiteks saate vaadata kolooniate arvu, saagikust koloonia kohta, kogutoodangut, varusid, hinna naela kohta ja toodetud mee väärtust antud osariigis aastatel 1998–2012, kus iga osariigi kohta on üks rida aastas.

Huvitav oleks visualiseerida suhet antud osariigi aastase tootmise ja näiteks mee hinna vahel selles osariigis. Alternatiivina võiks visualiseerida osariikide mee saagikust koloonia kohta. See ajavahemik hõlmab laastavat "CCD" ehk "kolooniate kokkuvarisemise sündroomi", mis esmakordselt ilmnes 2006. aastal (http://npic.orst.edu/envir/ccd.html), mistõttu on see andmestik uurimiseks väga tähendusrikas. 🐝

Eelloengu viktoriin

Selles tunnis saate kasutada Seaborn'i, mida olete varem kasutanud, kui head teeki, et visualiseerida muutujate vahelisi suhteid. Eriti huvitav on Seaborn'i relplot funktsioon, mis võimaldab kiiresti luua hajuvusdiagramme ja joondiagramme, et visualiseerida 'statistilisi suhteid', mis aitavad andmeteadlasel paremini mõista, kuidas muutujad üksteisega seotud on.

Hajuvusdiagrammid

Kasutage hajuvusdiagrammi, et näidata, kuidas mee hind on aastate jooksul osariikide lõikes muutunud. Seaborn, kasutades relplot, rühmitab mugavalt osariikide andmed ja kuvab andmepunkte nii kategooriliste kui ka numbriliste andmete jaoks.

Alustame andmete ja Seaborn'i importimisest:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Te märkate, et mee andmestikus on mitmeid huvitavaid veerge, sealhulgas aasta ja hind naela kohta. Uurime neid andmeid, rühmitatuna USA osariikide kaupa:

osariik	kolooniate arv	saagikus koloonia kohta	kogutoodang	varud	hind naela kohta	toodangu väärtus	aasta
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

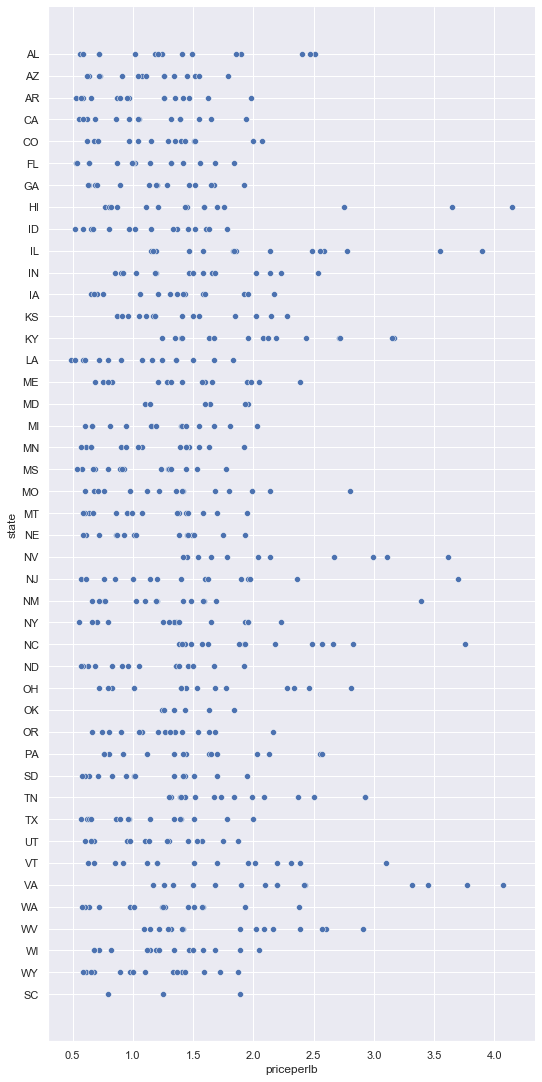

Looge lihtne hajuvusdiagramm, et näidata suhet mee hinna naela kohta ja selle päritoluosariigi vahel. Tehke y-telg piisavalt kõrge, et kuvada kõik osariigid:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

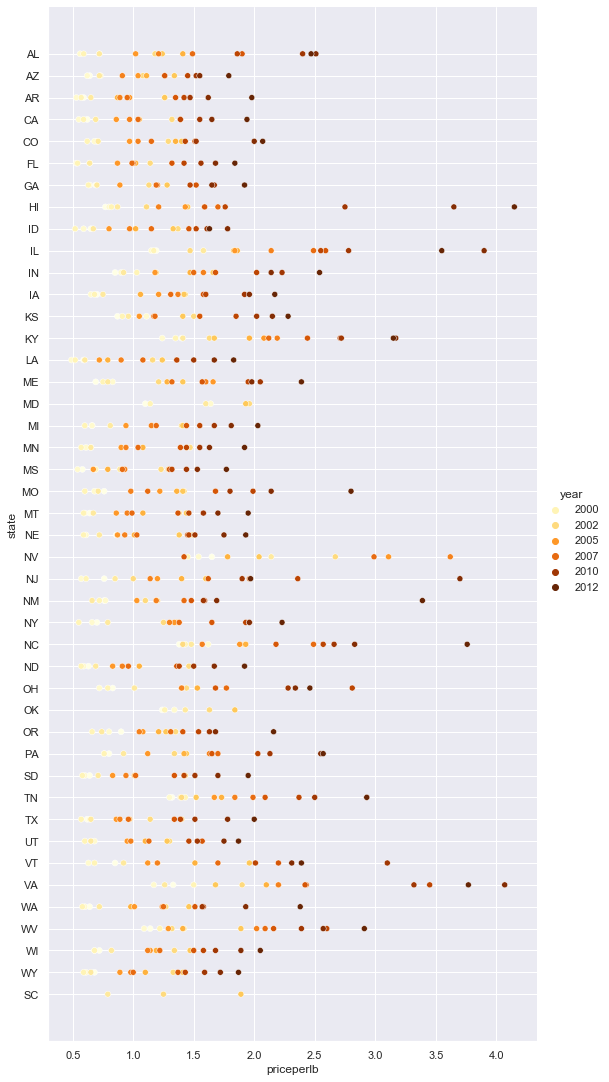

Nüüd näidake samu andmeid mee värviskeemiga, et näidata, kuidas hind aastate jooksul muutub. Seda saate teha, lisades 'hue' parameetri, et näidata muutust aastate lõikes:

✅ Lisateavet Seaborn'i värvipalettide kohta - proovige kaunist vikerkaare värviskeemi!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

Selle värviskeemi muutusega näete selgelt tugevat arengut aastate jooksul mee hinna osas naela kohta. Tõepoolest, kui vaatate andmestikus valimit, näiteks Arizona osariiki, näete aastate lõikes hinnatõusu mustrit, kus on vähe erandeid:

osariik	kolooniate arv	saagikus koloonia kohta	kogutoodang	varud	hind naela kohta	toodangu väärtus	aasta
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

Teine viis selle arengu visualiseerimiseks on kasutada värvi asemel suurust. Värvipimedatele kasutajatele võib see olla parem valik. Muutke oma visualiseerimist, et näidata hinna tõusu punktide ümbermõõdu suurenemise kaudu:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Näete, et punktide suurus suureneb järk-järgult.

Kas see on lihtne pakkumise ja nõudluse juhtum? Kas kliimamuutuste ja kolooniate kokkuvarisemise tõttu on aastate jooksul vähem mett saadaval, mistõttu hind tõuseb?

Et avastada korrelatsiooni mõnede selle andmestiku muutujate vahel, uurime joondiagramme.

Joondiagrammid

Küsimus: Kas mee hind naela kohta tõuseb aastate lõikes selgelt? Seda saate kõige lihtsamini avastada, luues ühe joondiagrammi:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Vastus: Jah, mõningate eranditega umbes 2003. aasta paiku:

✅ Kuna Seaborn koondab andmeid ühe joone ümber, kuvab see "mitu mõõtmist iga x väärtuse juures, joonistades keskmise ja 95% usaldusvahemiku keskmise ümber". Allikas. Selle ajamahuka käitumise saab keelata, lisades ci=None.

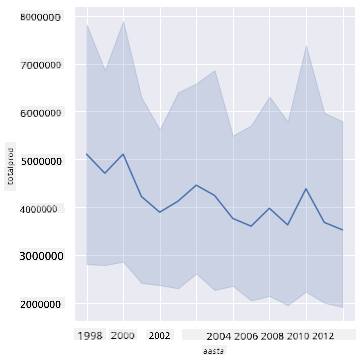

Küsimus: Noh, kas 2003. aastal näeme ka mee pakkumise kasvu? Mis siis, kui vaatate kogutoodangut aastate lõikes?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Vastus: Mitte päris. Kui vaatate kogutoodangut, tundub, et see tegelikult suurenes sel konkreetsel aastal, kuigi üldiselt mee tootmise kogus väheneb nendel aastatel.

Küsimus: Sel juhul, mis võis põhjustada mee hinna tõusu umbes 2003. aastal?

Selle avastamiseks saate uurida facet grid'i.

Facet grid'id

Facet grid'id võtavad ühe aspekti teie andmestikust (meie puhul saate valida 'aasta', et vältida liiga paljude facet'ide loomist). Seaborn saab seejärel teha iga valitud x- ja y-koordinaadi jaoks facet'i kohta graafiku, et hõlbustada visuaalset võrdlust. Kas 2003. aasta paistab sellises võrdluses silma?

Looge facet grid, jätkates relplot kasutamist, nagu soovitatakse Seaborn'i dokumentatsioonis.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

Selles visualiseerimises saate võrrelda saagikust koloonia kohta ja kolooniate arvu aastate lõikes kõrvuti, veergude wrap'iga 3:

Selle andmestiku puhul ei paista kolooniate arvu ja nende saagikuse osas aastate lõikes ja osariikide lõikes midagi erilist silma. Kas on olemas teine viis, kuidas leida korrelatsiooni nende kahe muutuja vahel?

Kahe joonega diagrammid

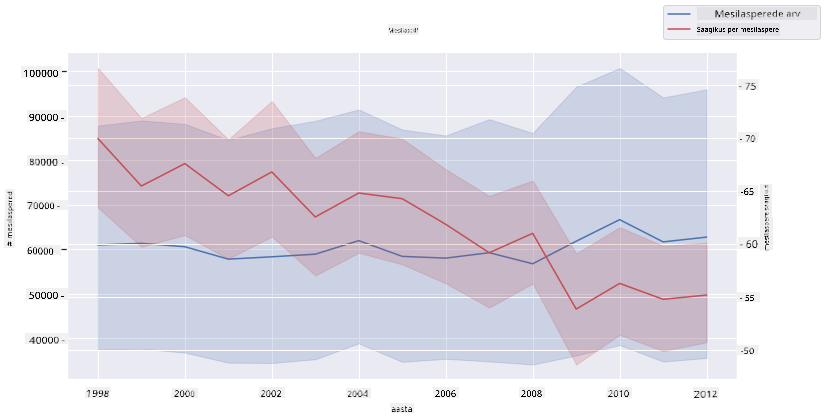

Proovige mitmejoonelist diagrammi, asetades kaks joondiagrammi üksteise peale, kasutades Seaborn'i 'despine', et eemaldada nende ülemised ja parempoolsed servad, ning kasutades ax.twinx pärineb Matplotlib'ist. Twinx võimaldab graafikul jagada x-telge ja kuvada kaks y-telge. Kuvage saagikus koloonia kohta ja kolooniate arv, üksteise peale asetatuna:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

Kuigi 2003. aasta paiku ei paista midagi silma, võimaldab see meil lõpetada selle tunni veidi rõõmsama noodiga: kuigi kolooniate arv on üldiselt vähenemas, stabiliseerub kolooniate arv isegi siis, kui nende saagikus koloonia kohta väheneb.

Edu, mesilased, edu!

🐝❤️

🚀 Väljakutse

Selles tunnis õppisite veidi rohkem hajuvusdiagrammide ja joondiagrammide, sealhulgas facet grid'ide kasutamise kohta. Esitage endale väljakutse, luues facet grid'i, kasutades mõnda teist andmestikku, võib-olla mõnda, mida olete varem nendes tundides kasutanud. Pange tähele, kui kaua nende loomine aega võtab ja kuidas peate olema ettevaatlik, kui palju grid'e te nende tehnikate abil joonistate.

Järelloengu viktoriin

Ülevaade ja iseseisev õppimine

Joondiagrammid võivad olla lihtsad või üsna keerulised. Tehke veidi lugemist Seaborn'i dokumentatsioonis erinevate viiside kohta, kuidas neid luua. Proovige täiustada joondiagramme, mida selles tunnis ehitasite, kasutades dokumentatsioonis loetletud meetodeid.

Ülesanne

Sukeldu mesitarusse

---
