Vizualizácia vzťahov: Všetko o mede 🍯

Vizualizácia vzťahov - Sketchnote od @nitya

Pokračujúc v prírodnom zameraní nášho výskumu, poďme objaviť zaujímavé vizualizácie, ktoré ukazujú vzťahy medzi rôznymi druhmi medu, podľa datasetu odvodeného od Ministerstva poľnohospodárstva Spojených štátov.

Tento dataset obsahuje približne 600 položiek a zobrazuje produkciu medu v mnohých štátoch USA. Napríklad môžete preskúmať počet kolónií, výnos na kolóniu, celkovú produkciu, zásoby, cenu za libru a hodnotu vyprodukovaného medu v danom štáte od roku 1998 do 2012, pričom každý riadok predstavuje jeden rok pre každý štát.

Bude zaujímavé vizualizovať vzťah medzi produkciou v danom štáte za rok a napríklad cenou medu v tom istom štáte. Alternatívne môžete vizualizovať vzťah medzi výnosom medu na kolóniu v jednotlivých štátoch. Toto obdobie zahŕňa ničivý fenomén 'CCD' alebo 'Colony Collapse Disorder', ktorý bol prvýkrát zaznamenaný v roku 2006 (http://npic.orst.edu/envir/ccd.html), takže ide o dojímavý dataset na štúdium. 🐝

Kvíz pred prednáškou

V tejto lekcii môžete použiť ggplot2, ktorý ste už predtým používali, ako výbornú knižnicu na vizualizáciu vzťahov medzi premennými. Obzvlášť zaujímavé je použitie funkcií geom_point a qplot z ggplot2, ktoré umožňujú rýchlo vytvárať bodové a čiarové grafy na vizualizáciu 'štatistických vzťahov', čo umožňuje dátovým vedcom lepšie pochopiť, ako sa premenné navzájom ovplyvňujú.

Bodové grafy

Použite bodový graf na zobrazenie, ako sa cena medu vyvíjala rok po roku v jednotlivých štátoch. ggplot2, pomocou ggplot a geom_point, pohodlne zoskupuje údaje podľa štátov a zobrazuje dátové body pre kategorizované aj číselné údaje.

Začnime importovaním dát a knižnice Seaborn:

honey=read.csv('../../data/honey.csv')
head(honey)

Všimnete si, že údaje o mede obsahujú niekoľko zaujímavých stĺpcov, vrátane roku a ceny za libru. Preskúmajme tieto údaje, zoskupené podľa štátov USA:

štát	početkolónií	výnosnakolóniu	celkováprodukcia	zásoby	cenazalibru	hodnotaprodukcie	rok
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998
FL	230000	98	22540000	4508000	0.64	14426000	1998

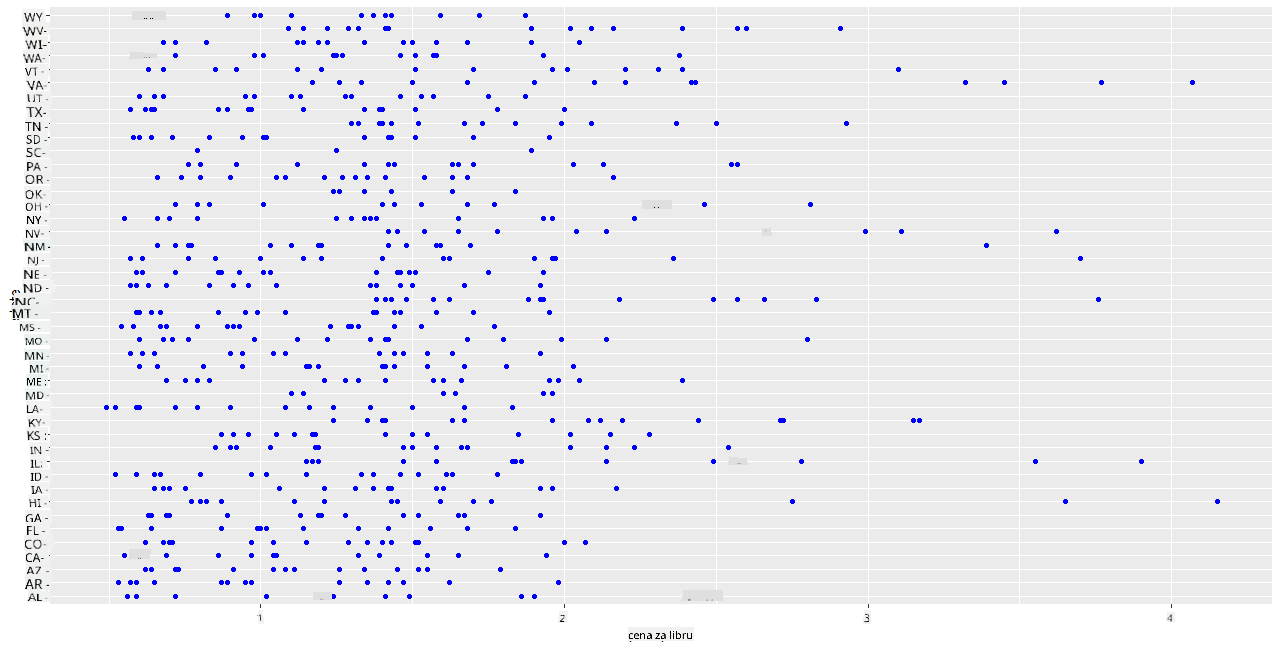

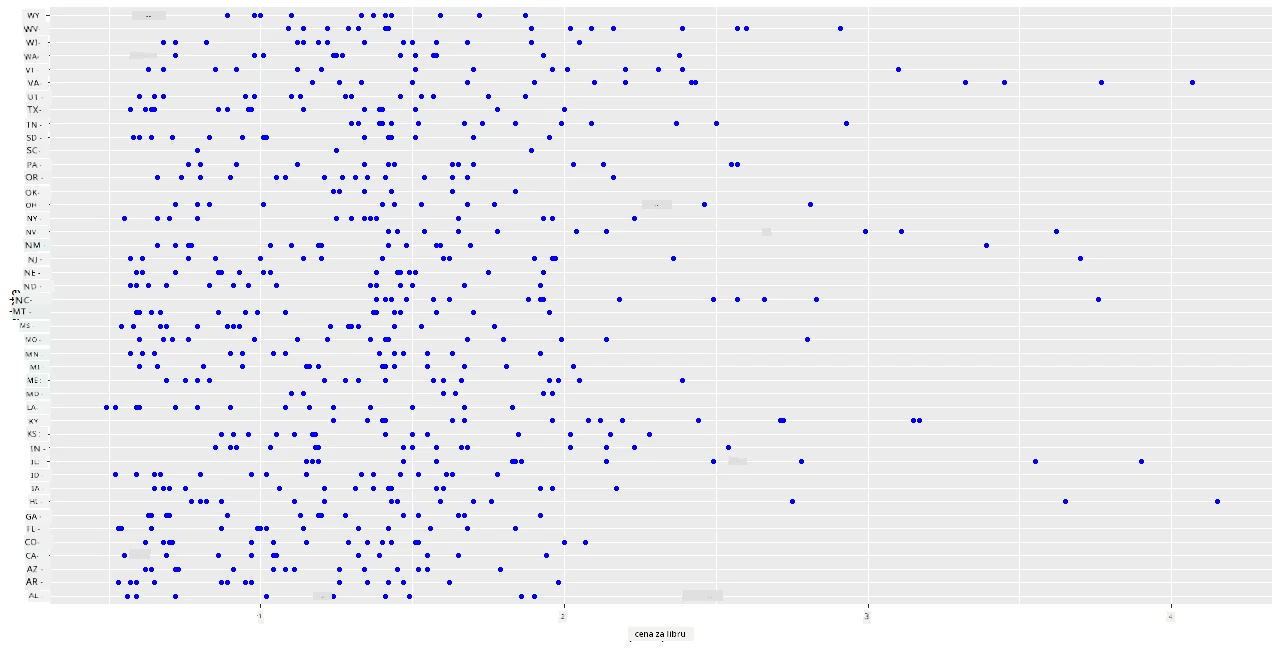

Vytvorte základný bodový graf na zobrazenie vzťahu medzi cenou za libru medu a štátom jeho pôvodu. Nastavte os y dostatočne vysokú, aby zobrazila všetky štáty:

library(ggplot2)
ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(colour = "blue")

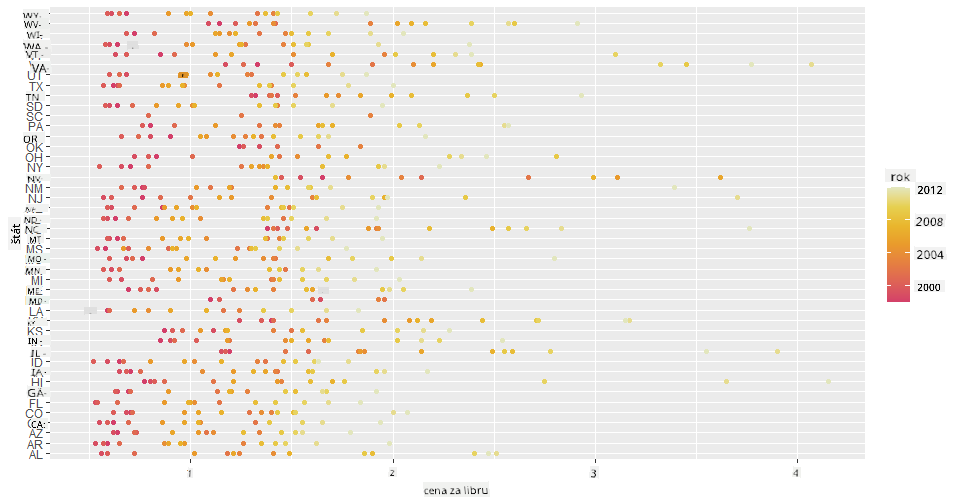

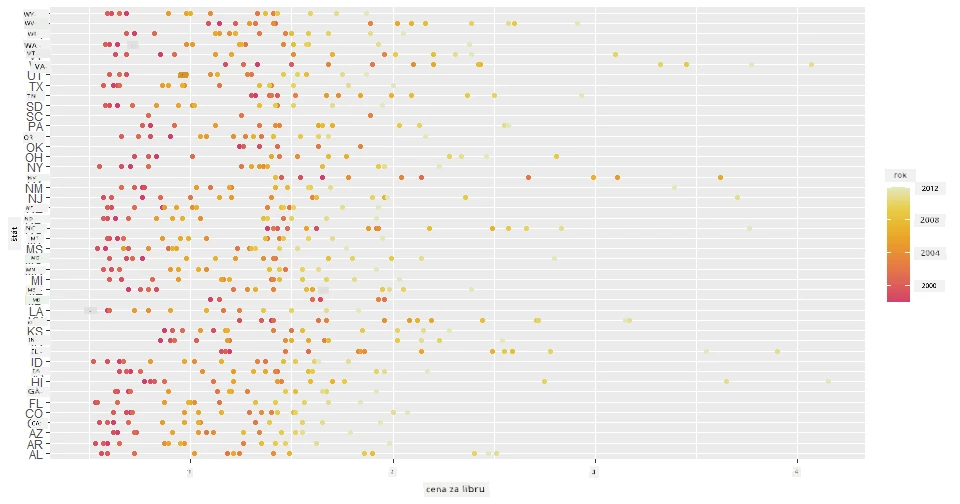

Teraz zobrazte tie isté údaje s farebnou schémou medu, aby ste ukázali, ako sa cena vyvíja v priebehu rokov. Môžete to urobiť pridaním parametra 'scale_color_gradientn', ktorý ukazuje zmenu rok po roku:

✅ Viac sa dozviete o scale_color_gradientn - vyskúšajte krásnu dúhovú farebnú schému!

ggplot(honey, aes(x = priceperlb, y = state, color=year)) +
  geom_point()+scale_color_gradientn(colours = colorspace::heat_hcl(7))

S touto zmenou farebnej schémy môžete vidieť, že v priebehu rokov existuje zjavný silný nárast ceny za libru medu. Ak si overíte vzorku údajov (napríklad pre štát Arizona), môžete vidieť vzor zvyšovania cien rok po roku, s niekoľkými výnimkami:

štát	početkolónií	výnosnakolóniu	celkováprodukcia	zásoby	cenazalibru	hodnotaprodukcie	rok
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

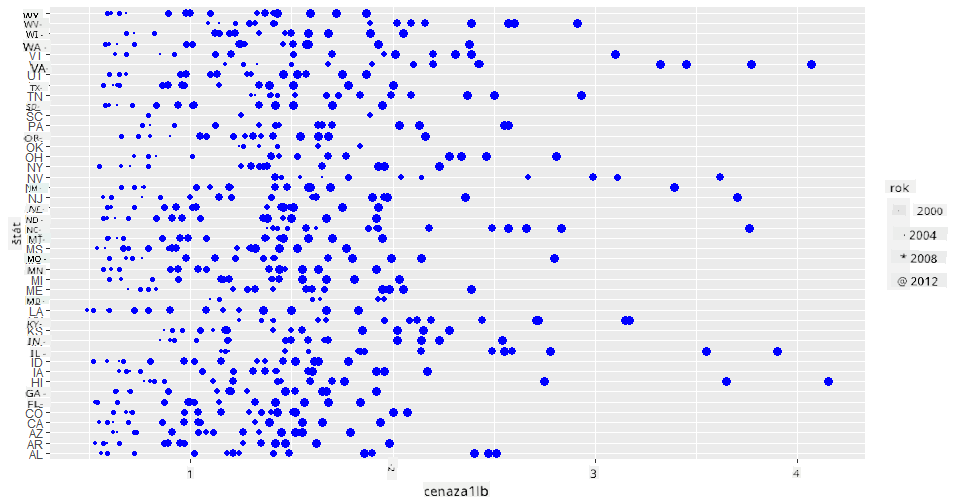

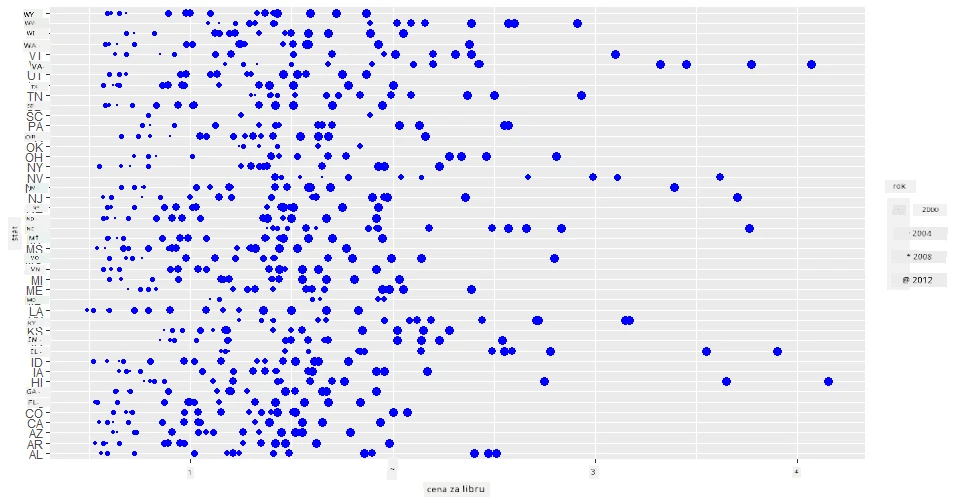

Ďalším spôsobom, ako vizualizovať tento vývoj, je použiť veľkosť namiesto farby. Pre používateľov s poruchami farebného videnia by to mohla byť lepšia možnosť. Upravte svoju vizualizáciu tak, aby nárast ceny bol zobrazený zväčšením obvodu bodov:

ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(aes(size = year),colour = "blue") +
  scale_size_continuous(range = c(0.25, 3))

Vidíte, že veľkosť bodov sa postupne zväčšuje.

Je to jednoduchý prípad ponuky a dopytu? Kvôli faktorom, ako je zmena klímy a kolaps kolónií, je k dispozícii menej medu na predaj rok po roku, a preto cena stúpa?

Aby sme objavili koreláciu medzi niektorými premennými v tomto datasete, poďme preskúmať niektoré čiarové grafy.

Čiarové grafy

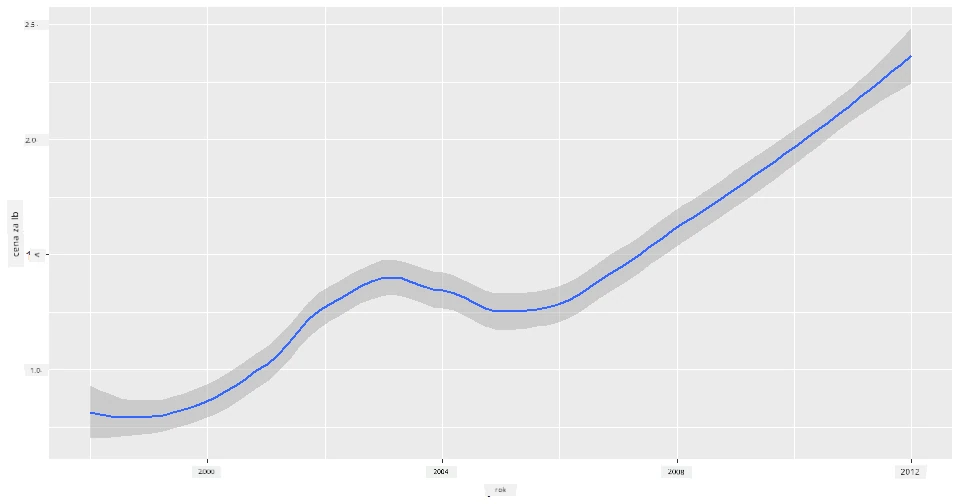

Otázka: Existuje jasný nárast ceny medu za libru rok po roku? Najjednoduchšie to zistíte vytvorením jedného čiarového grafu:

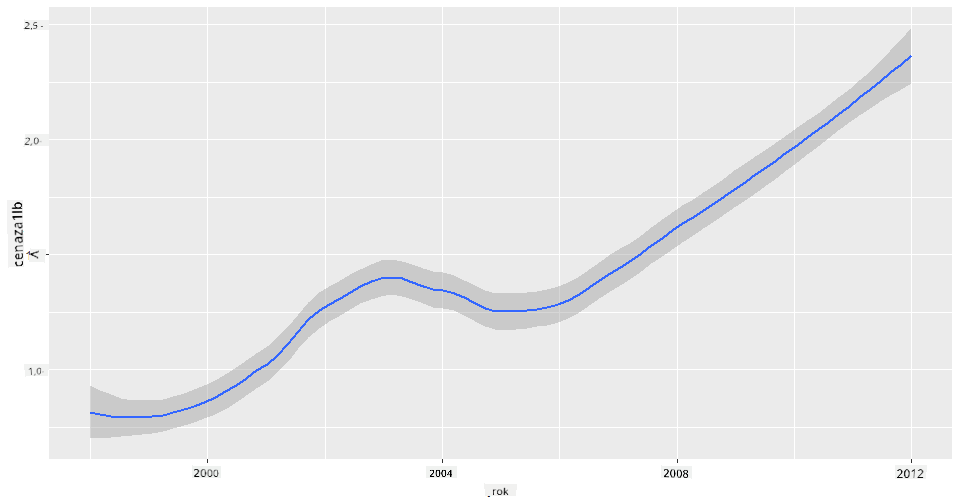

qplot(honey$year,honey$priceperlb, geom='smooth', span =0.5, xlab = "year",ylab = "priceperlb")

Odpoveď: Áno, s niektorými výnimkami okolo roku 2003:

Otázka: No, v roku 2003 môžeme tiež vidieť nárast v zásobách medu? Čo ak sa pozriete na celkovú produkciu rok po roku?

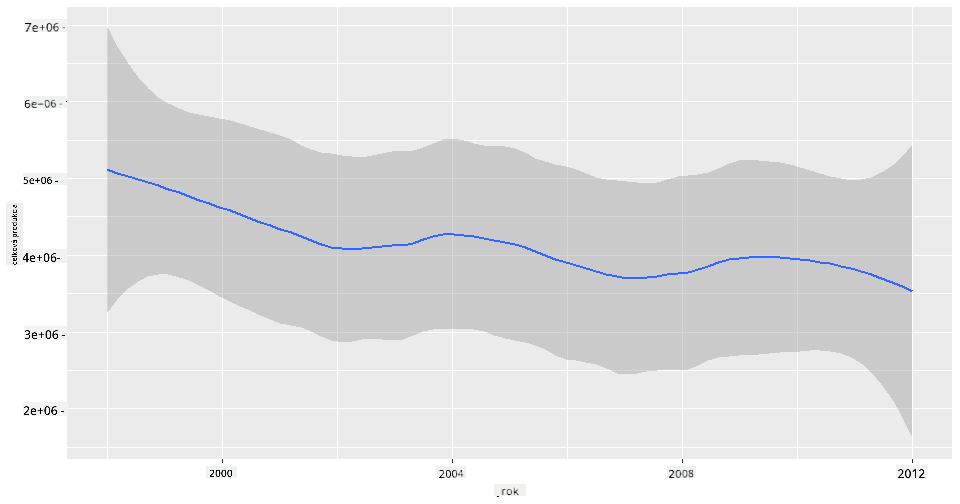

qplot(honey$year,honey$totalprod, geom='smooth', span =0.5, xlab = "year",ylab = "totalprod")

Odpoveď: Nie celkom. Ak sa pozriete na celkovú produkciu, zdá sa, že v tomto konkrétnom roku skutočne vzrástla, aj keď všeobecne produkcia medu v týchto rokoch klesá.

Otázka: V tom prípade, čo mohlo spôsobiť ten nárast ceny medu okolo roku 2003?

Aby sme to zistili, môžeme preskúmať mriežku s viacerými grafmi.

Mriežky s viacerými grafmi

Mriežky s viacerými grafmi (facet grids) zoberú jednu vlastnosť vášho datasetu (v našom prípade môžete zvoliť 'rok', aby sa nevytvorilo príliš veľa grafov). Seaborn potom vytvorí graf pre každý z týchto aspektov na zvolených osiach x a y, čo umožňuje jednoduchšie vizuálne porovnanie. Vyniká rok 2003 v tomto type porovnania?

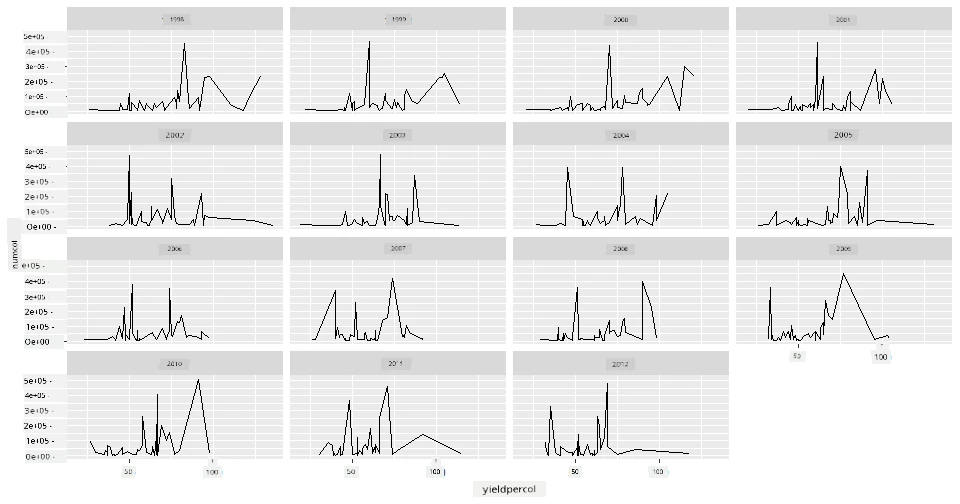

Vytvorte mriežku s viacerými grafmi pomocou facet_wrap, ako odporúča dokumentácia ggplot2.

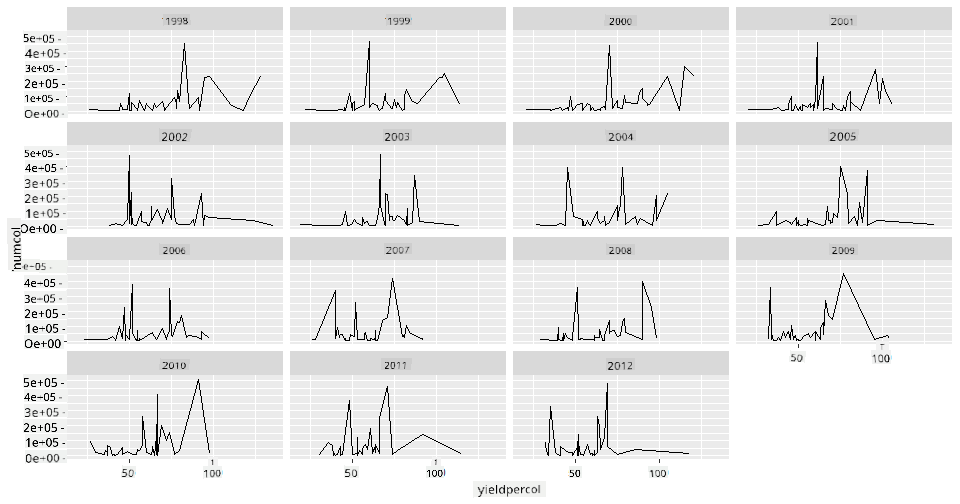

ggplot(honey, aes(x=yieldpercol, y = numcol,group = 1)) +
  geom_line() + facet_wrap(vars(year))

V tejto vizualizácii môžete porovnať výnos na kolóniu a počet kolónií rok po roku, vedľa seba, s nastavením wrap na 3 pre stĺpce:

Pre tento dataset nič konkrétne nevyniká, pokiaľ ide o počet kolónií a ich výnos rok po roku a štát po štáte. Existuje iný spôsob, ako nájsť koreláciu medzi týmito dvoma premennými?

Dvojité čiarové grafy

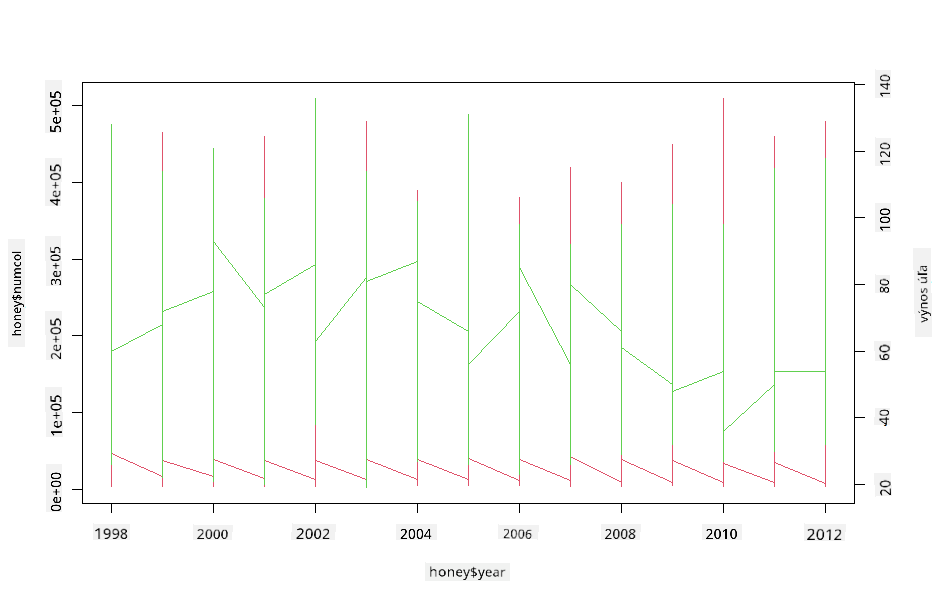

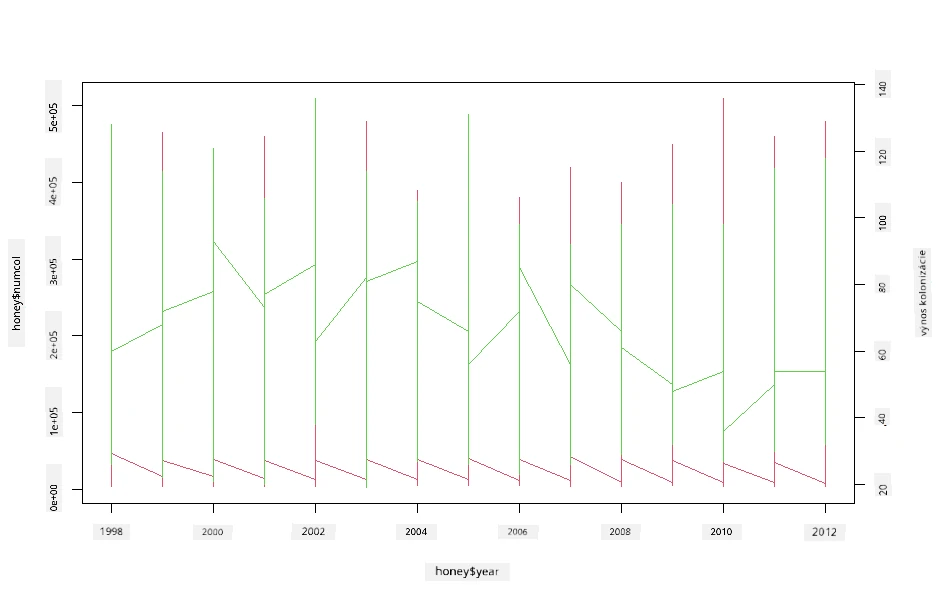

Vyskúšajte viacnásobný čiarový graf prekrytím dvoch čiarových grafov na seba, pomocou funkcií par a plot v R. Budeme zobrazovať rok na osi x a dve osi y. Zobrazte výnos na kolóniu a počet kolónií, prekryté:

par(mar = c(5, 4, 4, 4) + 0.3)
plot(honey$year, honey$numcol, pch = 16, col = 2,type="l")
par(new = TRUE)
plot(honey$year, honey$yieldpercol, pch = 17, col = 3,
     axes = FALSE, xlab = "", ylab = "",type="l")
axis(side = 4, at = pretty(range(y2)))
mtext("colony yield", side = 4, line = 3)

Aj keď nič výrazné nevyniká okolo roku 2003, umožňuje nám to ukončiť túto lekciu na trochu pozitívnejšiu nôtu: aj keď celkový počet kolónií klesá, počet kolónií sa stabilizuje, aj keď ich výnos na kolóniu klesá.

Do toho, včely, do toho!

🐝❤️

🚀 Výzva

V tejto lekcii ste sa dozvedeli viac o ďalších využitiach bodových grafov a mriežok s viacerými grafmi. Skúste si vytvoriť mriežku s viacerými grafmi pomocou iného datasetu, možno takého, ktorý ste použili v predchádzajúcich lekciách. Všimnite si, ako dlho trvá ich vytvorenie a ako musíte byť opatrní pri počte grafov, ktoré potrebujete nakresliť pomocou týchto techník.

Kvíz po prednáške

Prehľad a samoštúdium

Čiarové grafy môžu byť jednoduché alebo pomerne zložité. Prečítajte si niečo o rôznych spôsoboch, ako ich môžete vytvoriť, v dokumentácii ggplot2. Skúste vylepšiť čiarové grafy, ktoré ste vytvorili v tejto lekcii, pomocou iných metód uvedených v dokumentácii.

Zadanie

Ponorte sa do úľa

---
