Jelentőségteljes vizualizációk készítése
 |
|---|
| Jelentőségteljes vizualizációk - Sketchnote by @nitya |
"Ha elég sokáig kínozod az adatokat, bármit bevallanak" -- Ronald Coase
Az adatelemző egyik alapvető készsége, hogy képes legyen olyan jelentőségteljes adatvizualizációt készíteni, amely segít megválaszolni a felmerülő kérdéseket. Mielőtt azonban vizualizálnád az adatokat, biztosítanod kell, hogy azokat megtisztítottad és előkészítetted, ahogyan azt a korábbi leckékben is tetted. Ezután elkezdheted eldönteni, hogyan mutasd be legjobban az adatokat.
Ebben a leckében áttekintjük:
- Hogyan válasszuk ki a megfelelő diagramtípust
- Hogyan kerüljük el a megtévesztő diagramokat
- Hogyan dolgozzunk a színekkel
- Hogyan formázzuk a diagramokat az olvashatóság érdekében
- Hogyan készítsünk animált vagy 3D diagramokat
- Hogyan hozzunk létre kreatív vizualizációkat
Előzetes kvíz
Válaszd ki a megfelelő diagramtípust
A korábbi leckékben különféle érdekes adatvizualizációkat készítettél Matplotlib és Seaborn segítségével. Általánosságban a megfelelő diagramtípus kiválasztásához az alábbi táblázatot használhatod, attól függően, hogy milyen kérdést szeretnél megválaszolni:
| Célod: | Használd: |
|---|---|
| Adattrendek bemutatása időben | Vonal |
| Kategóriák összehasonlítása | Oszlop, Kördiagram |
| Összegek összehasonlítása | Kördiagram, Halmozott oszlop |
| Kapcsolatok bemutatása | Szórás, Vonal, Facet, Kettős vonal |
| Eloszlások bemutatása | Szórás, Hisztogram, Doboz |
| Arányok bemutatása | Kördiagram, Donut, Waffle |
✅ Az adatok összetételétől függően előfordulhat, hogy szöveges adatokat numerikussá kell alakítanod, hogy a diagram támogassa azokat.
Kerüld el a megtévesztést
Még ha az adatelemző gondosan választja is ki a megfelelő diagramot az adatokhoz, számos módon lehet az adatokat úgy megjeleníteni, hogy azok egy bizonyos állítást támasszanak alá, gyakran az adatok hitelességének rovására. Számos példát találhatunk megtévesztő diagramokra és infografikákra!

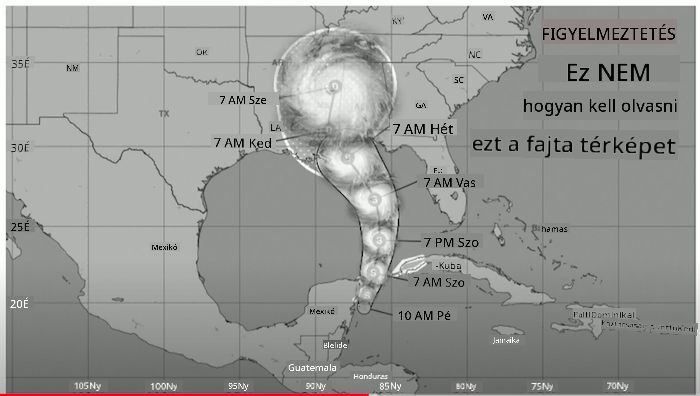

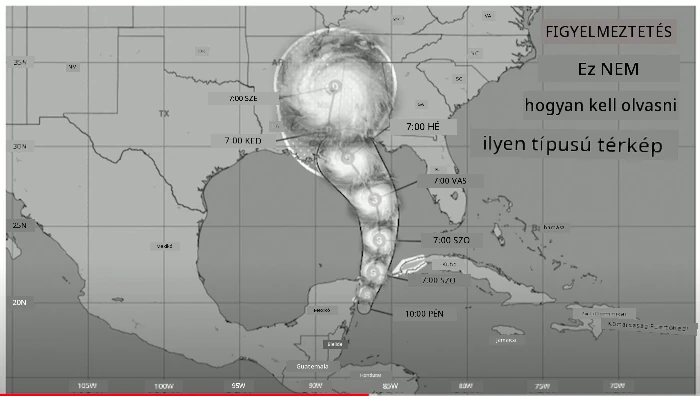

🎥 Kattints a fenti képre egy konferenciaelőadásért a megtévesztő diagramokról

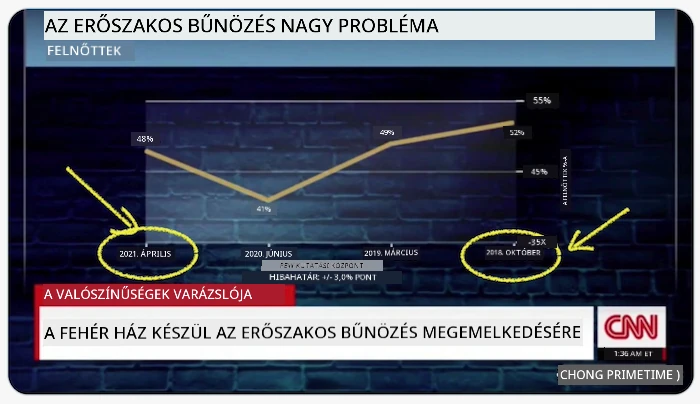

Ez a diagram megfordítja az X tengelyt, hogy az igazság ellentétét mutassa, az időpontok alapján:

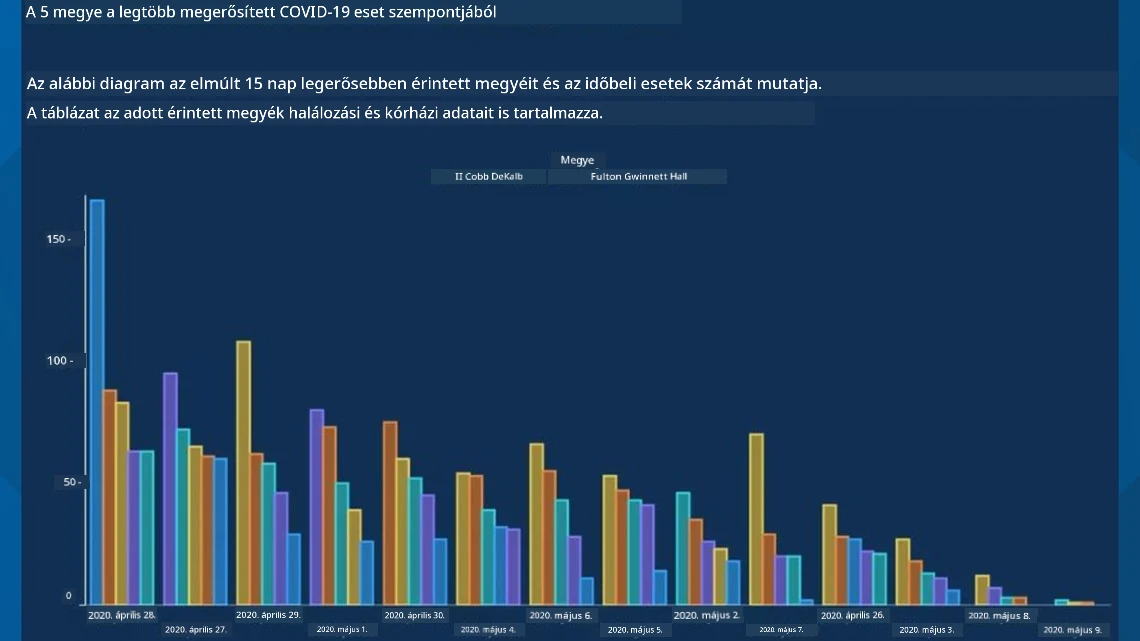

Ez a diagram még megtévesztőbb, mivel a szem a jobb oldalra fókuszál, és azt a következtetést vonja le, hogy az idő múlásával a COVID-esetek csökkentek a különböző megyékben. Valójában, ha alaposan megnézed a dátumokat, észreveszed, hogy azokat átrendezték, hogy megtévesztő csökkenő trendet mutassanak.
Ez a hírhedt példa színeket ÉS egy megfordított Y tengelyt használ a megtévesztéshez: ahelyett, hogy azt a következtetést vonnánk le, hogy a fegyveres halálesetek megugrottak a fegyverbarát törvények elfogadása után, a szemünket megtévesztik, hogy az ellenkezőjét higgyük:
Ez a furcsa diagram azt mutatja, hogyan lehet az arányokat manipulálni, komikus hatást keltve:
Az összehasonlíthatatlan dolgok összehasonlítása egy másik árnyas trükk. Van egy csodálatos weboldal, amely "hamis korrelációkat" mutat be, például a Maine-i válási arány és a margarin fogyasztása közötti "tényeket". Egy Reddit csoport is gyűjti az adatok csúnya felhasználásait.
Fontos megérteni, hogy a szem milyen könnyen megtéveszthető a félrevezető diagramok által. Még ha az adatelemző szándéka jó is, egy rossz diagramtípus, például túl sok kategóriát bemutató kördiagram választása is megtévesztő lehet.
Színek
A fent említett "Floridai fegyveres erőszak" diagramon láthattad, hogy a színek hogyan adhatnak további jelentést a diagramokhoz, különösen azokhoz, amelyeket nem olyan könyvtárakkal terveztek, mint a ggplot2 és az RColorBrewer, amelyek különböző ellenőrzött színkönyvtárakat és palettákat tartalmaznak. Ha kézzel készítesz diagramot, érdemes egy kicsit tanulmányozni a színek elméletét.
✅ Légy tudatában annak, hogy a diagramok tervezésekor az akadálymentesség fontos szempont. Néhány felhasználód színvak lehet - vajon a diagramod jól jelenik meg a látássérült felhasználók számára?
Légy óvatos a színek kiválasztásakor, mivel a színek olyan jelentést közvetíthetnek, amelyet nem szándékoztál. A "pink ladies" a "magasság" diagramon például kifejezetten "nőies" jelentést hordoz, ami tovább növeli a diagram furcsaságát.
Bár a színek jelentése a világ különböző részein eltérő lehet, és árnyalatuktól függően változhat, általánosságban a színek jelentése a következő:
| Szín | Jelentés |
|---|---|
| piros | erő |
| kék | bizalom, hűség |
| sárga | boldogság, óvatosság |
| zöld | ökológia, szerencse, irigység |
| lila | boldogság |
| narancs | életteliség |
Ha egyedi színekkel kell diagramot készítened, győződj meg róla, hogy a diagramjaid akadálymentesek, és a választott szín összhangban van az általad közvetíteni kívánt jelentéssel.
Diagramok formázása az olvashatóság érdekében
A diagramok nem jelentőségteljesek, ha nem olvashatók! Szánj időt arra, hogy a diagram szélességét és magasságát úgy állítsd be, hogy az jól illeszkedjen az adatokhoz. Ha például egy változót (például az összes 50 államot) kell megjeleníteni, mutasd őket függőlegesen az Y tengelyen, ha lehetséges, hogy elkerüld a vízszintesen görgethető diagramot.
Címkézd fel a tengelyeket, adj meg egy jelmagyarázatot, ha szükséges, és biztosíts eszköztippeket az adatok jobb megértéséhez.
Ha az adataid szövegesek és hosszúak az X tengelyen, döntsd meg a szöveget az olvashatóság érdekében. A plot3D 3D ábrázolást kínál, ha az adataid támogatják. Kifinomult adatvizualizációk készíthetők vele.
Animáció és 3D diagramok megjelenítése

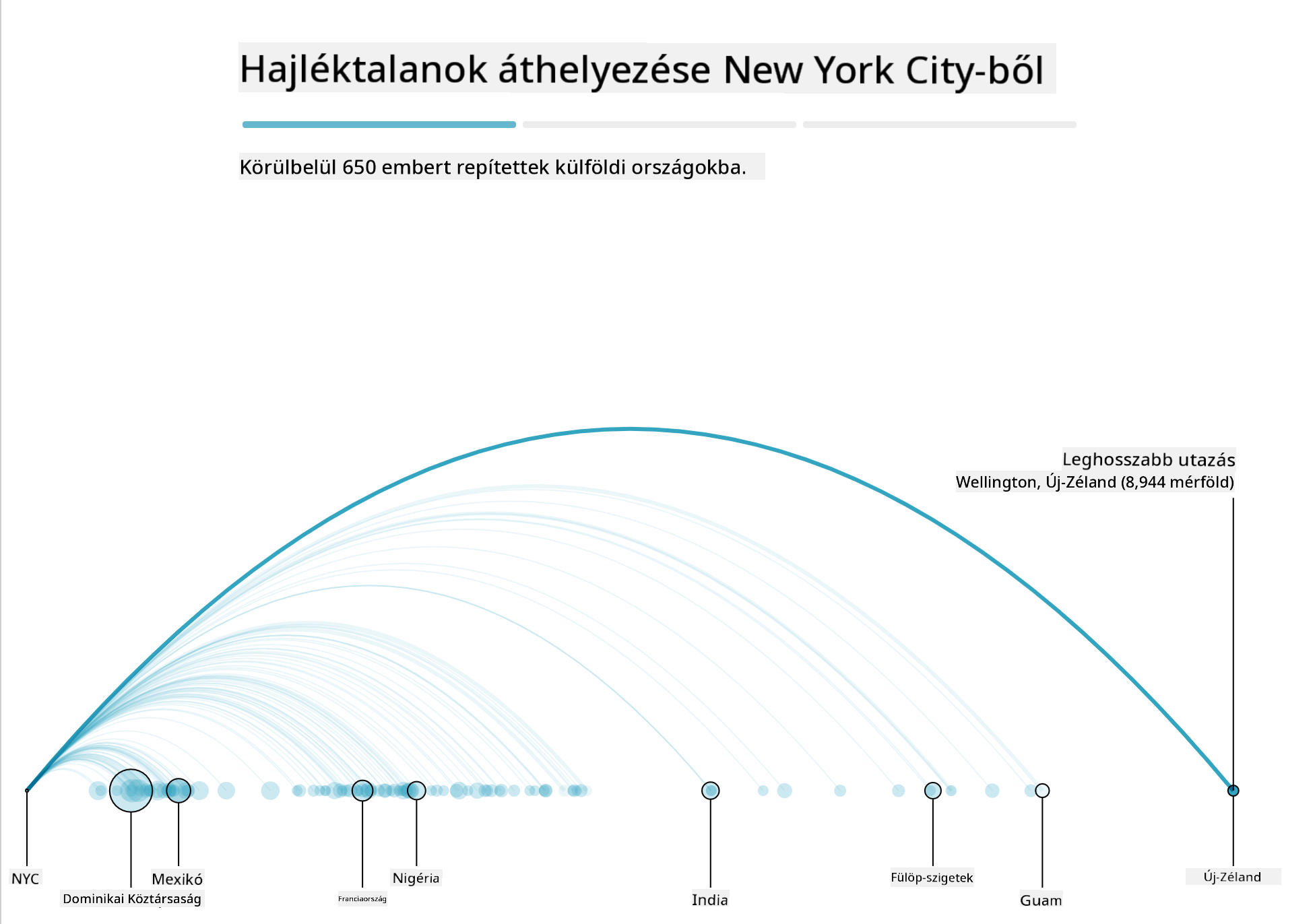

Napjaink legjobb adatvizualizációi közül néhány animált. Shirley Wu lenyűgöző példákat készített D3-mal, például a 'film flowers'-t, ahol minden virág egy filmet ábrázol. Egy másik példa a Guardian számára készült 'bussed out', egy interaktív élmény, amely vizualizációkat kombinál Greensockkal és D3-mal, valamint egy görgethető cikkformátummal, hogy bemutassa, hogyan kezeli New York City a hajléktalanproblémát az emberek városon kívülre szállításával.

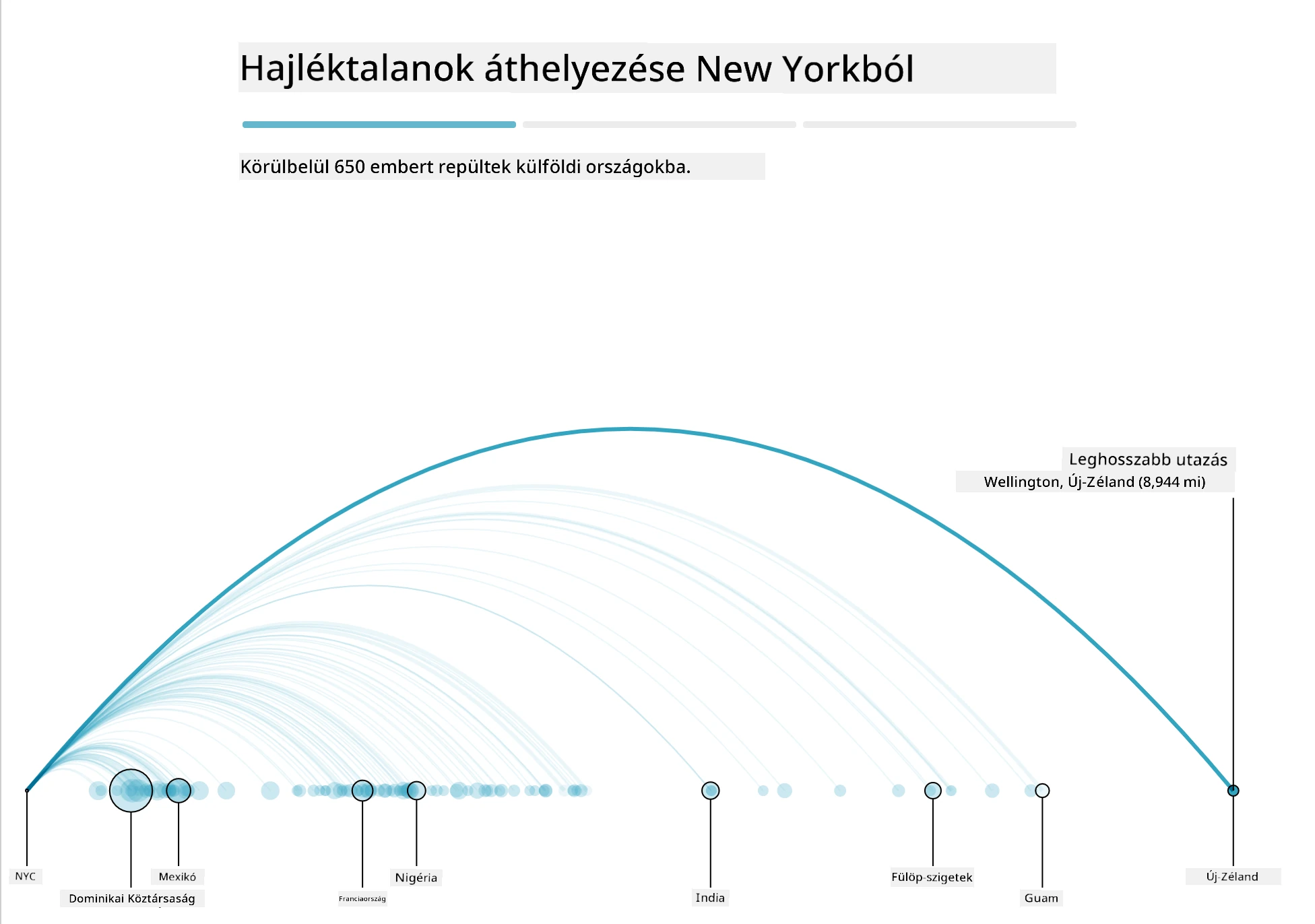

"Bussed Out: Hogyan mozgatja Amerika a hajléktalanjait" a Guardian cikkéből. Vizualizációk: Nadieh Bremer & Shirley Wu
Bár ez a lecke nem elég mély ahhoz, hogy megtanítsa ezeket az erőteljes vizualizációs könyvtárakat, próbáld ki a D3-at egy Vue.js alkalmazásban, egy könyvtár segítségével, amely a "Veszedelmes viszonyok" című könyvet animált társadalmi hálózatként ábrázolja.
A "Veszedelmes viszonyok" egy levélregény, vagyis levelek sorozataként bemutatott regény. Choderlos de Laclos 1782-ben írta, és a 18. század végi francia arisztokrácia két főszereplőjének, a Vicomte de Valmontnak és a Marquise de Merteuilnek az erkölcsileg romlott társadalmi manővereiről szól. Mindketten elbuknak a végén, de nem anélkül, hogy jelentős társadalmi károkat okoznának. A regény levelek sorozataként bontakozik ki, amelyeket különböző embereknek írnak a körükben, bosszút tervezve vagy egyszerűen csak bajt okozva. Készíts egy vizualizációt ezekről a levelekről, hogy vizuálisan felfedezd a narratíva főszereplőit.

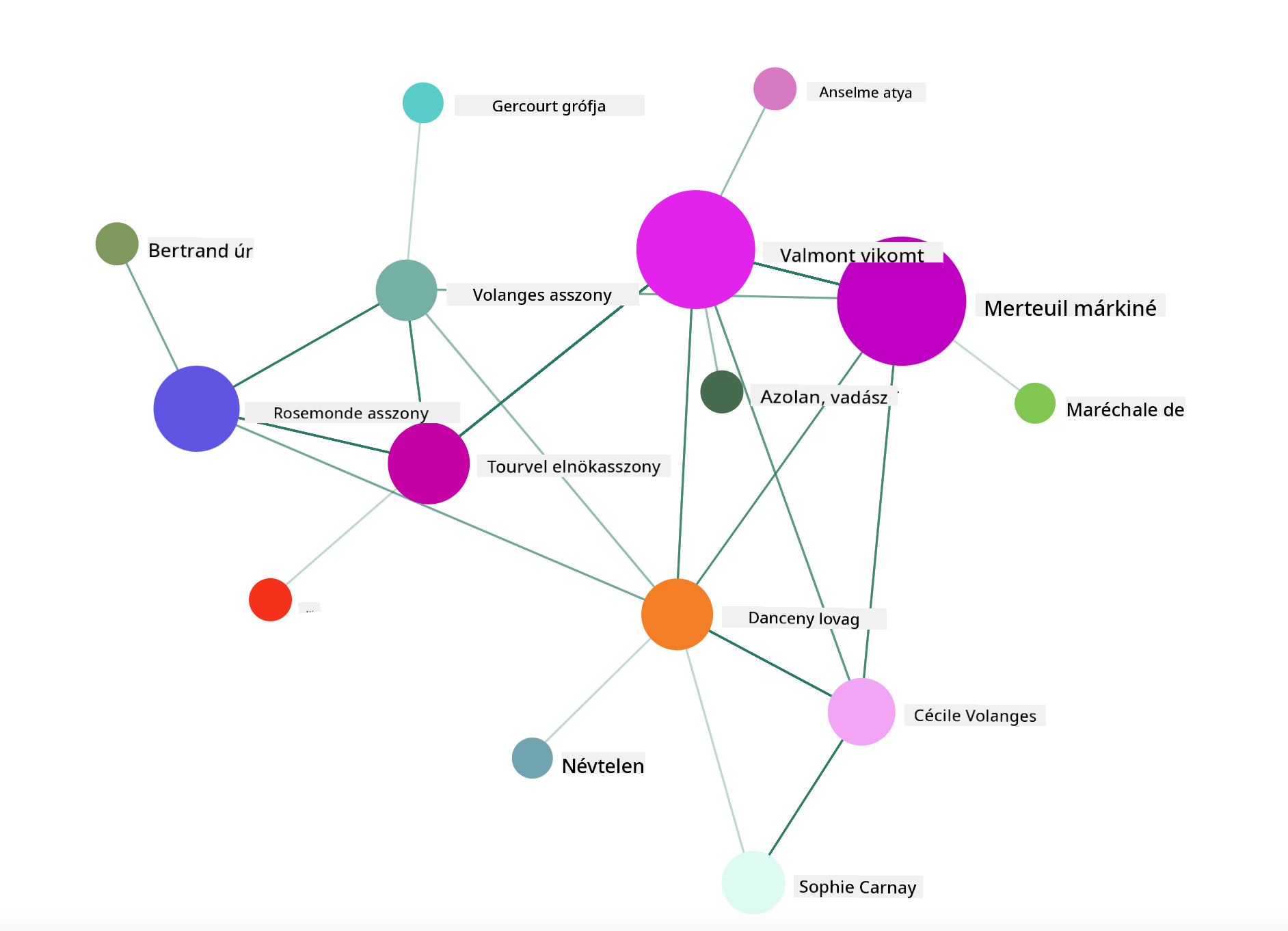

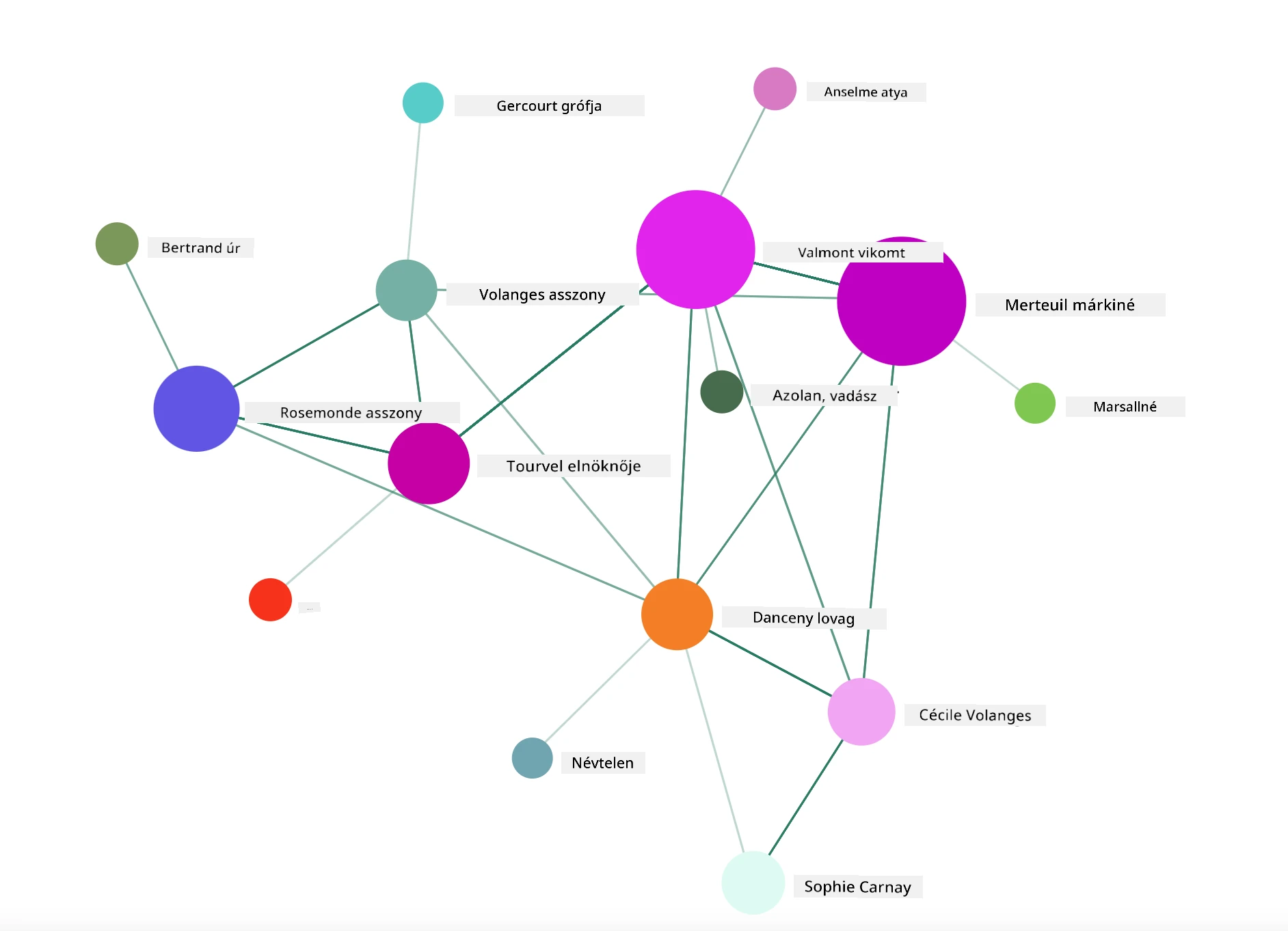

Egy webalkalmazást fogsz elkészíteni, amely animált nézetet jelenít meg erről a társadalmi hálózatról. Egy könyvtárat használ, amelyet egy hálózat vizualizálására hoztak létre Vue.js és D3 segítségével. Amikor az alkalmazás fut, az adatokat a képernyőn húzogatva átrendezheted.
Projekt: Hálózatot ábrázoló diagram készítése D3.js segítségével
Ebben a lecke mappában találsz egy
solutionmappát, amely tartalmazza a kész projektet referenciaként.
-
Kövesd az utasításokat a README.md fájlban a kezdő mappa gyökerében. Győződj meg róla, hogy az NPM és a Node.js fut a gépeden, mielőtt telepíted a projekt függőségeit.
-
Nyisd meg a
starter/srcmappát. Találsz egyassetsmappát, amelyben egy .json fájl található az összes levéllel a regényből, számozva, "to" és "from" megjelöléssel. -
Egészítsd ki a
components/Nodes.vuefájlban található kódot, hogy engedélyezd a vizualizációt. Keresd meg acreateLinks()nevű metódust, és add hozzá a következő beágyazott ciklust.
Iterálj végig a .json objektumon, hogy rögzítsd a levelek "to" és "from" adatait, és építsd fel a links objektumot, hogy a vizualizációs könyvtár fel tudja dolgozni:
//loop through letters
let f = 0;
let t = 0;
for (var i = 0; i < letters.length; i++) {
for (var j = 0; j < characters.length; j++) {
if (characters[j] == letters[i].from) {
f = j;
}
if (characters[j] == letters[i].to) {
t = j;
}
}
this.links.push({ sid: f, tid: t });
}
Futtasd az alkalmazásodat a terminálból (npm run serve), és élvezd a vizualizációt!
🚀 Kihívás
Böngéssz az interneten, hogy megtévesztő vizualizációkat találj. Hogyan téveszti meg a szerző a felhasználót, és szándékos-e? Próbáld meg kijavítani a vizualizációkat, hogy megmutasd, hogyan kellene kinézniük.
Utólagos kvíz
Áttekintés és önálló tanulás
Íme néhány cikk, amelyet érdemes elolvasni a megtévesztő adatvizualizációkról:
https://gizmodo.com/how-to-lie-with-data-visualization-1563576606
http://ixd.prattsi.org/2017/12/visual-lies-usability-in-deceptive-data-visualizations/
Tekintsd meg ezeket az érdekes vizualizációkat történelmi eszközökről és tárgyakról:
Nézd át ezt a cikket arról, hogyan javíthatja az animáció a vizualizációkat:
https://medium.com/@EvanSinar/use-animation-to-supercharge-data-visualization-cd905a882ad4
Feladat
Saját egyedi vizualizáció készítése
