Visualisierung von Beziehungen: Alles über Honig 🍯

Visualisierung von Beziehungen - Sketchnote von @nitya

Im Einklang mit dem naturbezogenen Fokus unserer Forschung wollen wir interessante Visualisierungen entdecken, um die Beziehungen zwischen verschiedenen Honigsorten darzustellen, basierend auf einem Datensatz des United States Department of Agriculture.

Dieser Datensatz mit etwa 600 Einträgen zeigt die Honigproduktion in vielen US-Bundesstaaten. So kann man beispielsweise die Anzahl der Bienenvölker, den Ertrag pro Volk, die Gesamtproduktion, die Lagerbestände, den Preis pro Pfund und den Wert des produzierten Honigs in einem bestimmten Bundesstaat von 1998 bis 2012 betrachten, wobei jede Zeile ein Jahr pro Bundesstaat repräsentiert.

Es könnte interessant sein, die Beziehung zwischen der jährlichen Produktion eines Bundesstaates und beispielsweise dem Honigpreis in diesem Bundesstaat zu visualisieren. Alternativ könnte man die Beziehung zwischen den Erträgen pro Volk in verschiedenen Bundesstaaten darstellen. Dieser Zeitraum umfasst das verheerende Phänomen des 'CCD' oder 'Colony Collapse Disorder', das erstmals 2006 beobachtet wurde (http://npic.orst.edu/envir/ccd.html), was diesen Datensatz besonders bedeutsam macht. 🐝

Quiz vor der Lektion

In dieser Lektion kannst du ggplot2 verwenden, eine Bibliothek, die du bereits kennst, um Beziehungen zwischen Variablen zu visualisieren. Besonders interessant ist die Verwendung der geom_point- und qplot-Funktionen von ggplot2, die Streu- und Linienplots ermöglichen, um schnell 'statistische Beziehungen' darzustellen. Diese helfen Datenwissenschaftler:innen, besser zu verstehen, wie Variablen miteinander in Beziehung stehen.

Streudiagramme

Verwende ein Streudiagramm, um zu zeigen, wie sich der Honigpreis Jahr für Jahr in den einzelnen Bundesstaaten entwickelt hat. Mit ggplot2 kannst du mithilfe von ggplot und geom_point die Daten der Bundesstaaten gruppieren und Datenpunkte für sowohl kategoriale als auch numerische Daten anzeigen.

Beginnen wir mit dem Import der Daten und Seaborn:

honey=read.csv('../../data/honey.csv')
head(honey)

Du wirst feststellen, dass die Honigdaten mehrere interessante Spalten enthalten, darunter Jahr und Preis pro Pfund. Lass uns diese Daten, gruppiert nach US-Bundesstaaten, erkunden:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998
FL	230000	98	22540000	4508000	0.64	14426000	1998

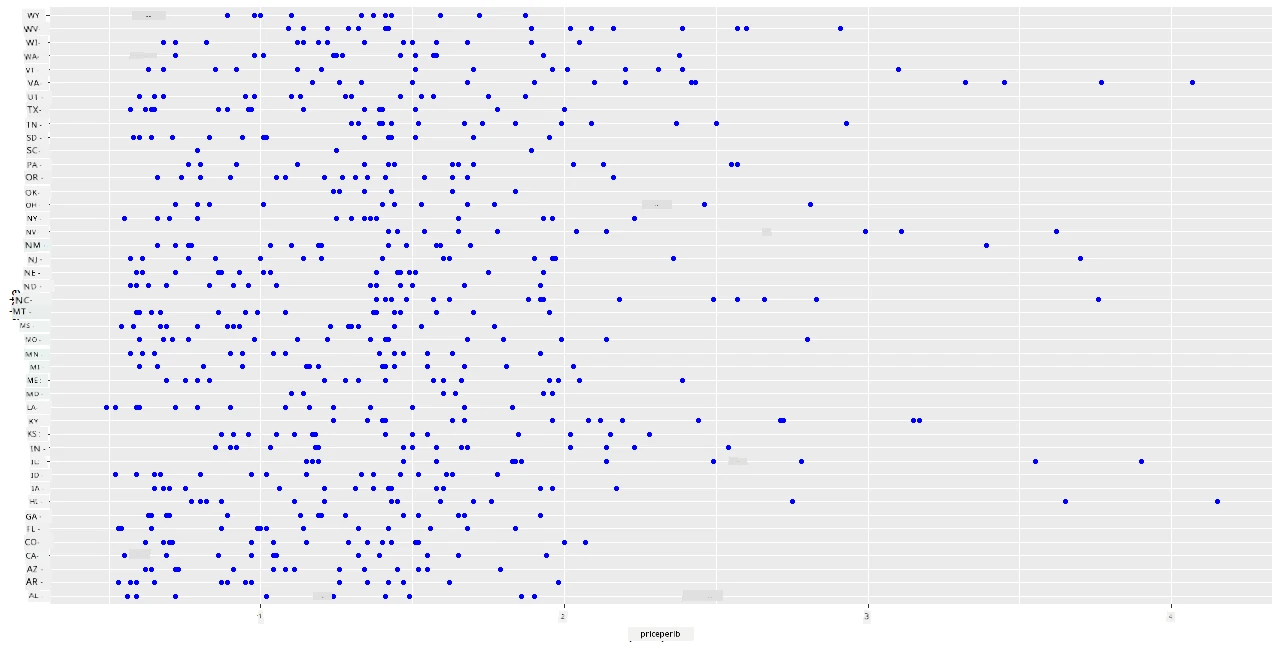

Erstelle ein einfaches Streudiagramm, um die Beziehung zwischen dem Preis pro Pfund Honig und seinem Herkunftsbundesstaat darzustellen. Mache die y-Achse hoch genug, um alle Bundesstaaten anzuzeigen:

library(ggplot2)
ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(colour = "blue")

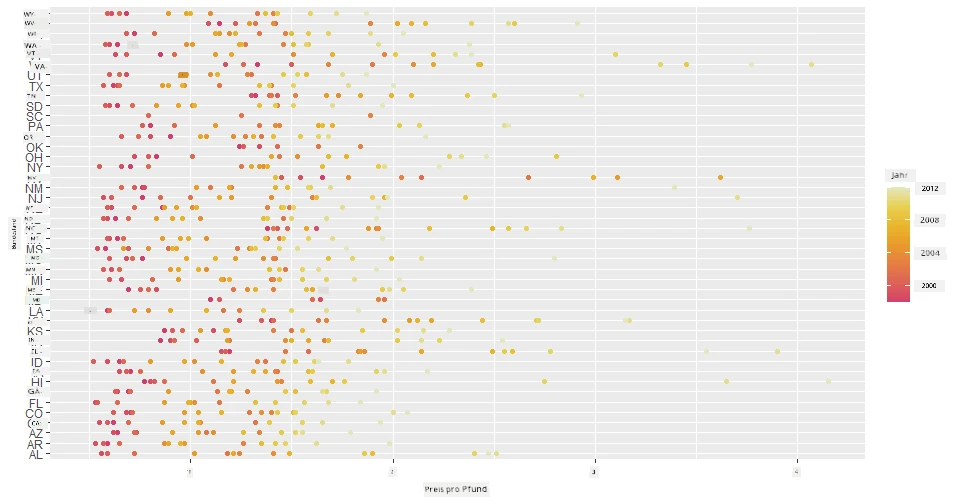

Zeige nun dieselben Daten mit einem honigfarbenen Farbschema, um zu verdeutlichen, wie sich der Preis im Laufe der Jahre entwickelt hat. Dies kannst du erreichen, indem du den Parameter 'scale_color_gradientn' hinzufügst, um die Veränderung Jahr für Jahr darzustellen:

✅ Erfahre mehr über scale_color_gradientn – probiere ein schönes Regenbogen-Farbschema aus!

ggplot(honey, aes(x = priceperlb, y = state, color=year)) +
  geom_point()+scale_color_gradientn(colours = colorspace::heat_hcl(7))

Mit dieser Farbänderung kannst du deutlich erkennen, dass es im Laufe der Jahre eine starke Preissteigerung pro Pfund Honig gibt. Wenn du beispielsweise einen bestimmten Bundesstaat wie Arizona betrachtest, kannst du ein Muster von Preissteigerungen Jahr für Jahr erkennen, mit wenigen Ausnahmen:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

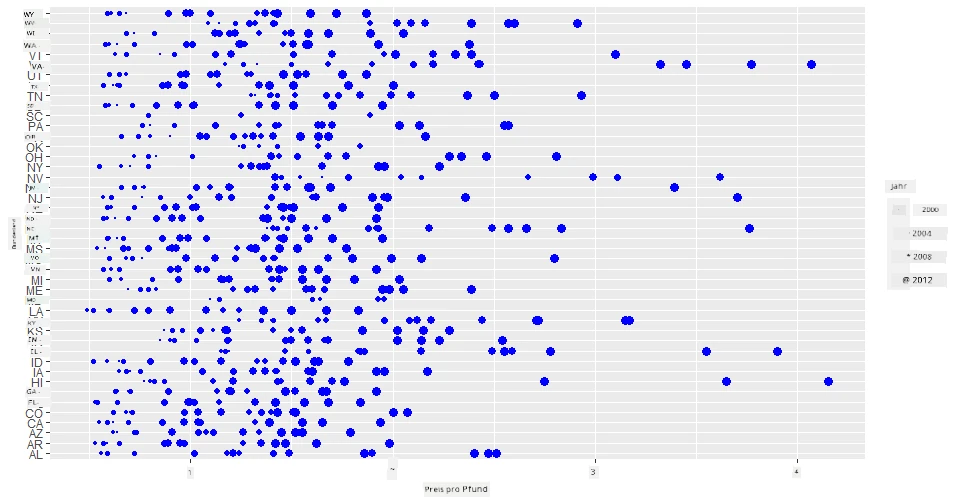

Eine andere Möglichkeit, diese Entwicklung darzustellen, ist die Verwendung der Größe anstelle von Farben. Für farbenblinde Nutzer:innen könnte dies eine bessere Option sein. Bearbeite deine Visualisierung so, dass die Preissteigerung durch eine Zunahme des Punktumfangs dargestellt wird:

ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(aes(size = year),colour = "blue") +
  scale_size_continuous(range = c(0.25, 3))

Du kannst sehen, dass die Größe der Punkte allmählich zunimmt.

Ist dies ein einfacher Fall von Angebot und Nachfrage? Aufgrund von Faktoren wie Klimawandel und dem Zusammenbruch von Bienenvölkern – gibt es Jahr für Jahr weniger Honig zu kaufen, und daher steigen die Preise?

Um eine Korrelation zwischen einigen Variablen in diesem Datensatz zu entdecken, lass uns einige Liniendiagramme untersuchen.

Liniendiagramme

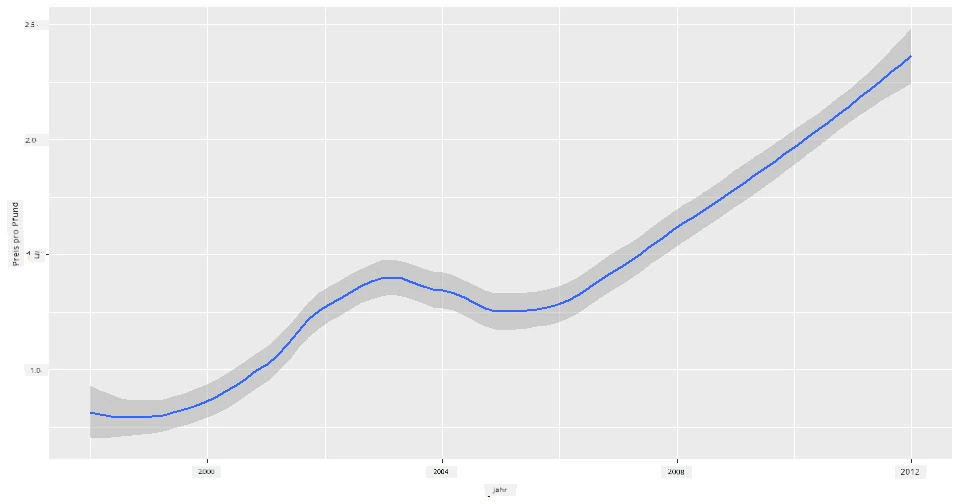

Frage: Gibt es einen klaren Anstieg des Preises pro Pfund Honig Jahr für Jahr? Dies lässt sich am einfachsten durch ein einzelnes Liniendiagramm herausfinden:

qplot(honey$year,honey$priceperlb, geom='smooth', span =0.5, xlab = "year",ylab = "priceperlb")

Antwort: Ja, mit einigen Ausnahmen um das Jahr 2003:

Frage: Gab es im Jahr 2003 auch einen Anstieg des Honigangebots? Was ist, wenn du die Gesamtproduktion Jahr für Jahr betrachtest?

qplot(honey$year,honey$totalprod, geom='smooth', span =0.5, xlab = "year",ylab = "totalprod")

Antwort: Nicht wirklich. Wenn du die Gesamtproduktion betrachtest, scheint sie in diesem Jahr tatsächlich gestiegen zu sein, obwohl die Honigproduktion im Allgemeinen in diesen Jahren rückläufig ist.

Frage: Was könnte in diesem Fall den Preisanstieg für Honig um das Jahr 2003 verursacht haben?

Um dies herauszufinden, kannst du ein Facet Grid untersuchen.

Facet Grids

Facet Grids nehmen eine Facette deines Datensatzes (in unserem Fall kannst du 'Jahr' wählen, um zu vermeiden, dass zu viele Facetten erstellt werden). Seaborn kann dann für jede dieser Facetten deiner gewählten x- und y-Koordinaten ein Diagramm erstellen, um den Vergleich zu erleichtern. Fällt das Jahr 2003 in diesem Vergleich auf?

Erstelle ein Facet Grid, indem du facet_wrap wie in der ggplot2-Dokumentation empfohlen verwendest.

ggplot(honey, aes(x=yieldpercol, y = numcol,group = 1)) +
  geom_line() + facet_wrap(vars(year))

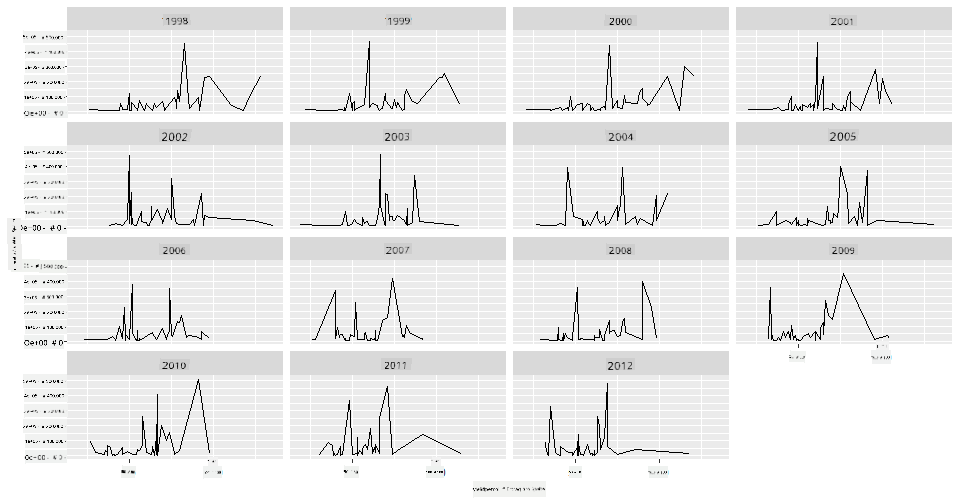

In dieser Visualisierung kannst du den Ertrag pro Volk und die Anzahl der Völker Jahr für Jahr nebeneinander vergleichen, wobei die Wrap-Einstellung auf 3 Spalten gesetzt ist:

Für diesen Datensatz fällt nichts Besonderes in Bezug auf die Anzahl der Völker und deren Ertrag Jahr für Jahr und Bundesstaat für Bundesstaat auf. Gibt es eine andere Möglichkeit, eine Korrelation zwischen diesen beiden Variablen zu finden?

Dual-Line-Plots

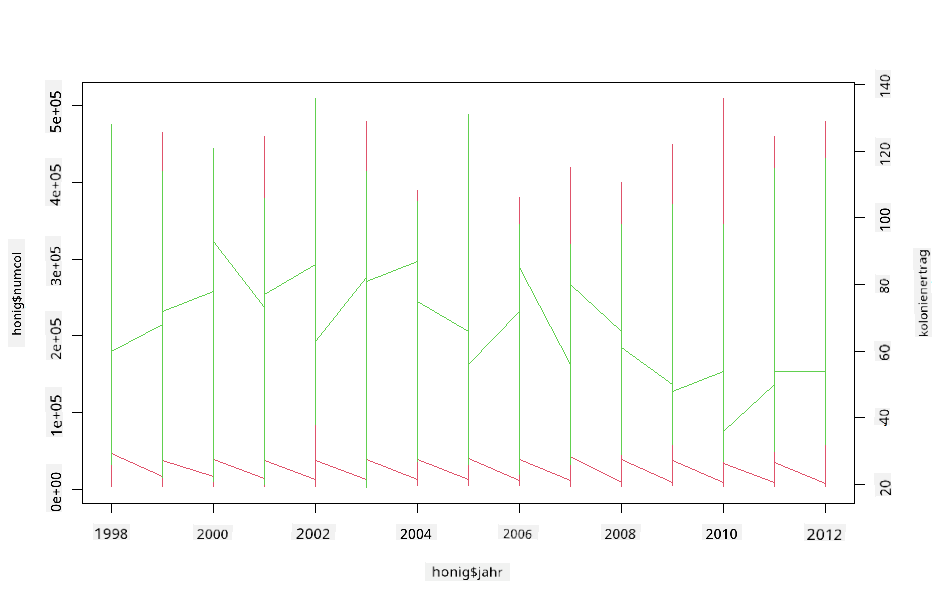

Versuche ein Mehrlinien-Diagramm, indem du zwei Liniendiagramme übereinander legst, mit R's par- und plot-Funktion. Wir werden das Jahr auf der x-Achse darstellen und zwei y-Achsen anzeigen. Zeige den Ertrag pro Volk und die Anzahl der Völker übereinander:

par(mar = c(5, 4, 4, 4) + 0.3)
plot(honey$year, honey$numcol, pch = 16, col = 2,type="l")
par(new = TRUE)
plot(honey$year, honey$yieldpercol, pch = 17, col = 3,
     axes = FALSE, xlab = "", ylab = "",type="l")
axis(side = 4, at = pretty(range(y2)))
mtext("colony yield", side = 4, line = 3)

Auch wenn nichts um das Jahr 2003 ins Auge springt, können wir diese Lektion mit einer etwas erfreulicheren Note beenden: Während die Gesamtzahl der Bienenvölker insgesamt abnimmt, stabilisiert sich die Anzahl der Völker, auch wenn ihr Ertrag pro Volk sinkt.

Go, bees, go!

🐝❤️

🚀 Herausforderung

In dieser Lektion hast du mehr über die Verwendung von Streudiagrammen und Liniengittern, einschließlich Facet Grids, gelernt. Fordere dich selbst heraus, ein Facet Grid mit einem anderen Datensatz zu erstellen, vielleicht einem, den du in früheren Lektionen verwendet hast. Beachte, wie lange sie zur Erstellung benötigen und wie du darauf achten musst, wie viele Gitter du mit diesen Techniken zeichnen möchtest.

Quiz nach der Lektion

Rückblick & Selbststudium

Liniendiagramme können einfach oder recht komplex sein. Lies ein wenig in der ggplot2-Dokumentation über die verschiedenen Möglichkeiten, wie du sie erstellen kannst. Versuche, die in dieser Lektion erstellten Liniendiagramme mit anderen in der Dokumentation aufgeführten Methoden zu verbessern.

Aufgabe

Tauche in den Bienenstock ein
