Vizualizuojame ryšius: Viskas apie medų 🍯

Ryšių vizualizavimas - Sketchnote by @nitya

Tęsdami gamtos tematiką mūsų tyrimuose, atraskime įdomius vizualizacijos būdus, kaip parodyti ryšius tarp įvairių medaus rūšių, remiantis duomenų rinkiniu, gautu iš Jungtinių Valstijų Žemės ūkio departamento.

Šis maždaug 600 elementų duomenų rinkinys rodo medaus gamybą daugelyje JAV valstijų. Pavyzdžiui, galite peržiūrėti kolonijų skaičių, derlių vienai kolonijai, bendrą gamybą, atsargas, kainą už svarą ir medaus vertę tam tikroje valstijoje nuo 1998 iki 2012 metų, su viena eilute kiekvieniems metams kiekvienai valstijai.

Būtų įdomu vizualizuoti ryšį tarp tam tikros valstijos gamybos per metus ir, pavyzdžiui, medaus kainos toje valstijoje. Arba galite vizualizuoti ryšį tarp valstijų medaus derliaus vienai kolonijai. Šis laikotarpis apima niokojantį „CCD“ arba „Kolonijų žlugimo sutrikimą“, pirmą kartą pastebėtą 2006 m. (http://npic.orst.edu/envir/ccd.html), todėl tai yra reikšmingas duomenų rinkinys tyrimui. 🐝

Prieš paskaitą: testas

Šioje pamokoje galite naudoti ggplot2, kurį jau naudojote anksčiau, kaip puikią biblioteką vizualizuoti ryšius tarp kintamųjų. Ypač įdomu naudoti ggplot2 geom_point ir qplot funkcijas, kurios leidžia greitai kurti sklaidos ir linijų diagramas, kad būtų galima vizualizuoti 'statistinius ryšius', padedančius duomenų mokslininkui geriau suprasti, kaip kintamieji yra susiję.

Sklaidos diagramos

Naudokite sklaidos diagramą, kad parodytumėte, kaip medaus kaina keitėsi metai iš metų kiekvienoje valstijoje. ggplot2, naudojant ggplot ir geom_point, patogiai grupuoja valstijų duomenis ir rodo duomenų taškus tiek kategoriniams, tiek skaitiniams duomenims.

Pradėkime importuodami duomenis ir Seaborn:

honey=read.csv('../../data/honey.csv')
head(honey)

Pastebėsite, kad medaus duomenyse yra keletas įdomių stulpelių, įskaitant metus ir kainą už svarą. Išnagrinėkime šiuos duomenis, suskirstytus pagal JAV valstijas:

valstija	kolonijų skaičius	derlius vienai kolonijai	bendra gamyba	atsargos	kaina už svarą	gamybos vertė	metai
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998
FL	230000	98	22540000	4508000	0.64	14426000	1998

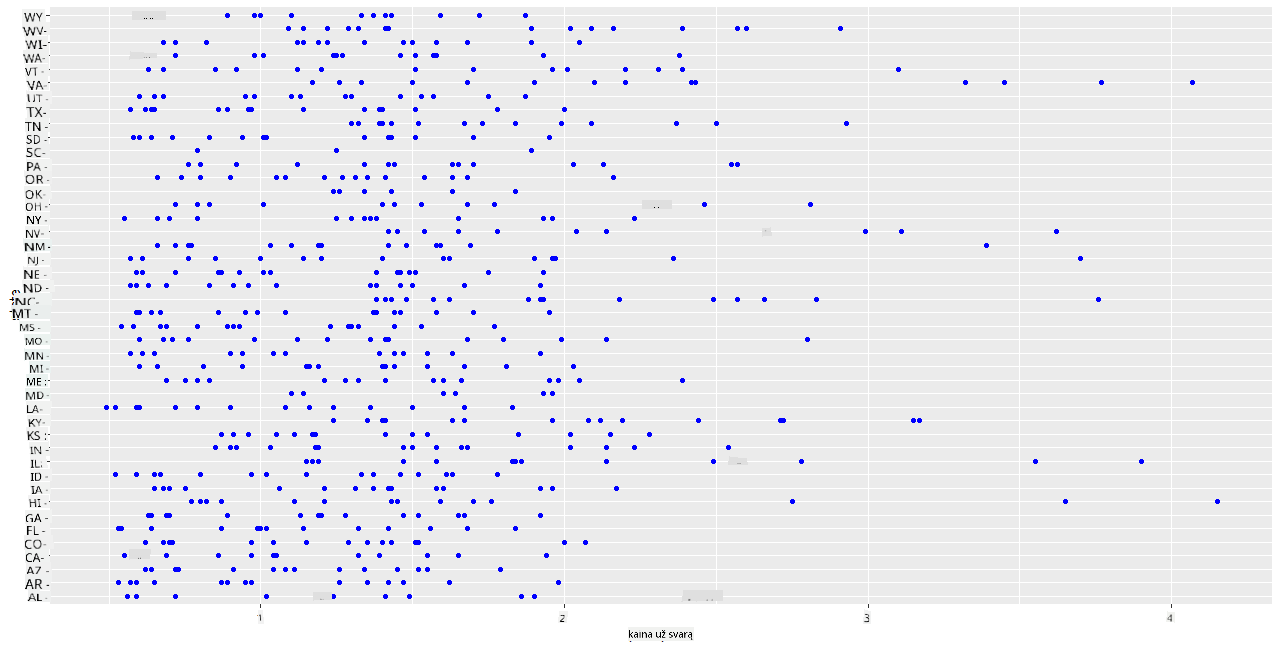

Sukurkite paprastą sklaidos diagramą, kad parodytumėte ryšį tarp medaus kainos už svarą ir jo kilmės valstijos. Padarykite y ašį pakankamai aukštą, kad būtų rodomos visos valstijos:

library(ggplot2)
ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(colour = "blue")

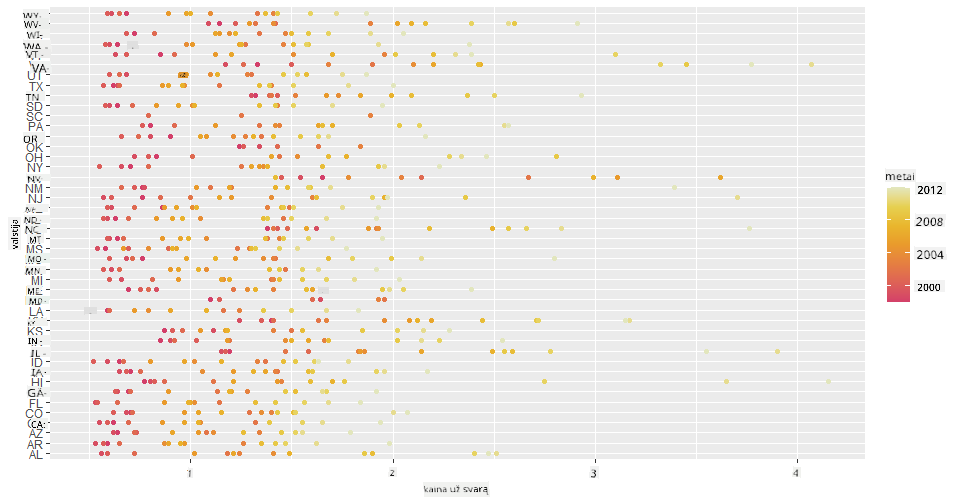

Dabar parodykite tuos pačius duomenis su medaus spalvų schema, kad parodytumėte, kaip kaina keičiasi metai iš metų. Tai galite padaryti pridėdami 'scale_color_gradientn' parametrą, kad parodytumėte pokyčius:

✅ Sužinokite daugiau apie scale_color_gradientn - išbandykite gražią vaivorykštės spalvų schemą!

ggplot(honey, aes(x = priceperlb, y = state, color=year)) +
  geom_point()+scale_color_gradientn(colours = colorspace::heat_hcl(7))

Naudodami šią spalvų schemą, galite pastebėti, kad per metus medaus kaina už svarą akivaizdžiai kyla. Iš tiesų, jei patikrinsite duomenų pavyzdį (pavyzdžiui, Arizonos valstiją), galite pastebėti kainų kilimo modelį metai iš metų, su keliomis išimtimis:

valstija	kolonijų skaičius	derlius vienai kolonijai	bendra gamyba	atsargos	kaina už svarą	gamybos vertė	metai
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

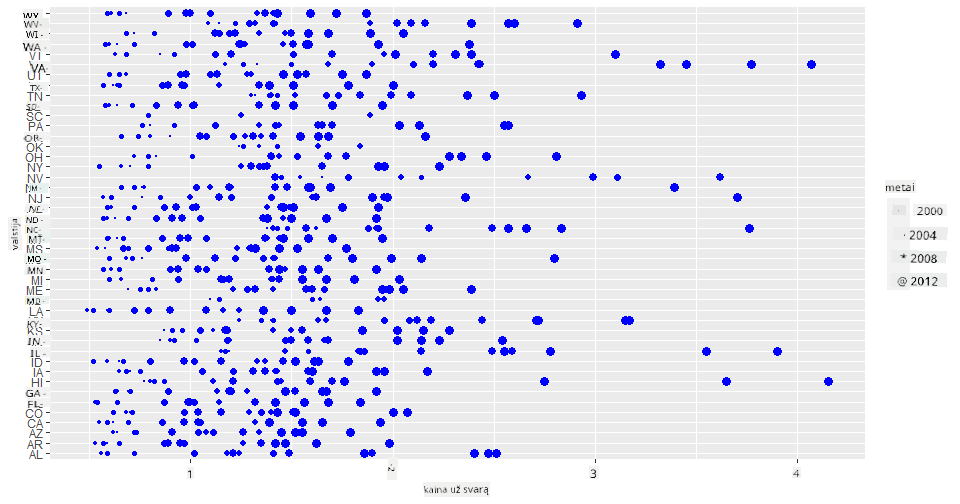

Kitas būdas parodyti šį progresą yra naudoti dydį, o ne spalvą. Spalvų neskiriantiems vartotojams tai gali būti geresnis pasirinkimas. Redaguokite savo vizualizaciją, kad kainos padidėjimas būtų parodytas didesniu taško apskritimu:

ggplot(honey, aes(x = priceperlb, y = state)) +
  geom_point(aes(size = year),colour = "blue") +
  scale_size_continuous(range = c(0.25, 3))

Matote, kaip taškų dydis palaipsniui didėja.

Ar tai paprastas pasiūlos ir paklausos atvejis? Dėl tokių veiksnių kaip klimato kaita ir kolonijų žlugimas, ar medaus kiekis, kurį galima įsigyti, mažėja metai iš metų, todėl kaina kyla?

Norėdami atrasti koreliaciją tarp kai kurių šio duomenų rinkinio kintamųjų, išnagrinėkime keletą linijinių diagramų.

Linijinės diagramos

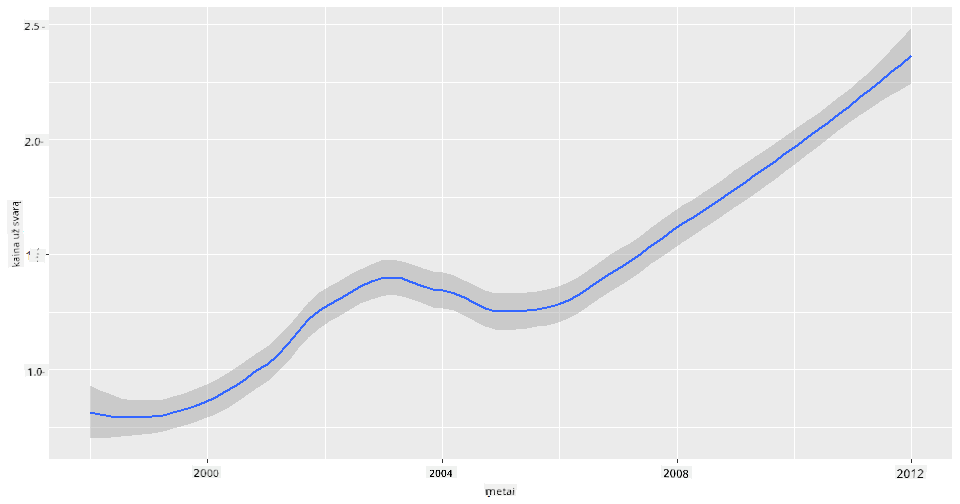

Klausimas: Ar yra aiškus medaus kainos už svarą kilimas metai iš metų? Tai galite lengviausiai atrasti sukurdami vieną linijinę diagramą:

qplot(honey$year,honey$priceperlb, geom='smooth', span =0.5, xlab = "year",ylab = "priceperlb")

Atsakymas: Taip, su keliomis išimtimis apie 2003 metus:

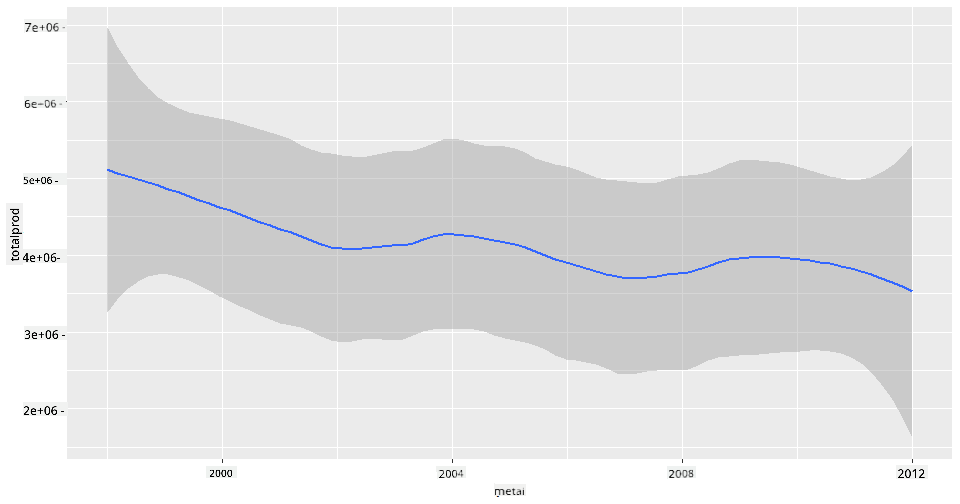

Klausimas: Na, o 2003 metais, ar taip pat matome medaus tiekimo šuolį? Ką, jei pažvelgtume į bendrą gamybą metai iš metų?

qplot(honey$year,honey$totalprod, geom='smooth', span =0.5, xlab = "year",ylab = "totalprod")

Atsakymas: Ne visai. Jei pažvelgsite į bendrą gamybą, atrodo, kad ji iš tikrųjų padidėjo tais metais, nors apskritai medaus gamybos kiekis mažėja per šiuos metus.

Klausimas: Tokiu atveju, kas galėjo sukelti tą medaus kainos šuolį apie 2003 metus?

Norėdami tai atrasti, galite išnagrinėti facet grid.

Facet grid

Facet grid leidžia pasirinkti vieną duomenų rinkinio aspektą (mūsų atveju galite pasirinkti 'metus', kad išvengtumėte per daug facetų). Tada Seaborn gali sukurti diagramą kiekvienam iš šių aspektų, pasirinktoms x ir y koordinatėms, kad būtų lengviau palyginti. Ar 2003 metai išsiskiria tokiame palyginime?

Sukurkite facet grid naudodami facet_wrap, kaip rekomenduoja ggplot2 dokumentacija.

ggplot(honey, aes(x=yieldpercol, y = numcol,group = 1)) +
  geom_line() + facet_wrap(vars(year))

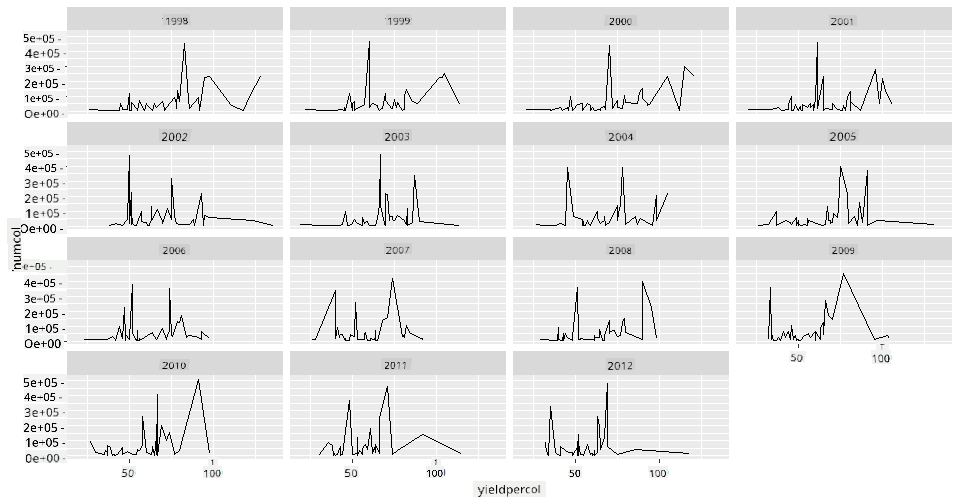

Šioje vizualizacijoje galite palyginti derlių vienai kolonijai ir kolonijų skaičių metai iš metų, šalia vienas kito, su wrap nustatytu 3 stulpeliams:

Šiam duomenų rinkiniui niekas ypatingai neišsiskiria, kalbant apie kolonijų skaičių ir jų derlių, metai iš metų ir valstija po valstijos. Ar yra kitoks būdas ieškoti koreliacijos tarp šių dviejų kintamųjų?

Dvigubos linijos diagramos

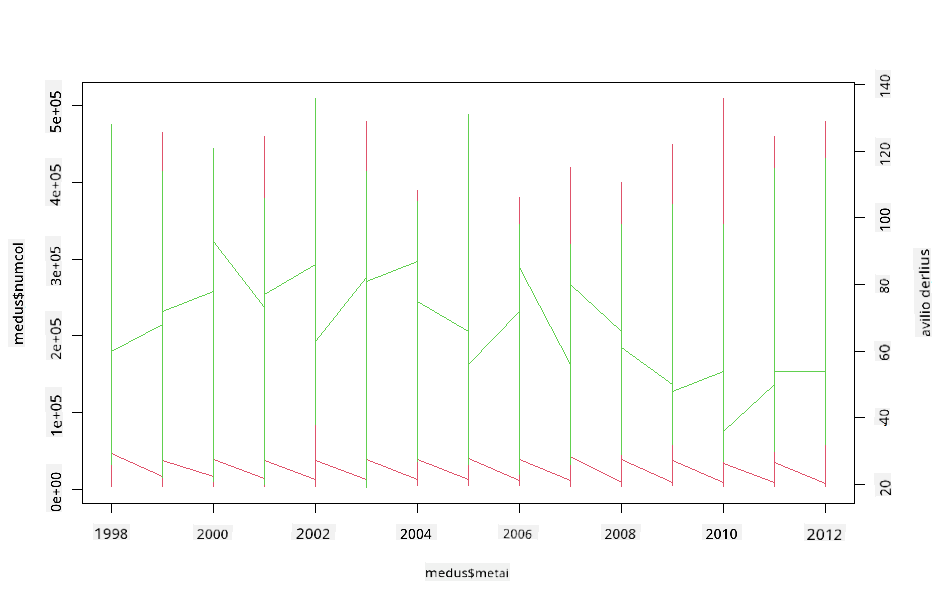

Išbandykite daugiagubą linijinę diagramą, uždėdami dvi linijines diagramas vieną ant kitos, naudodami R par ir plot funkcijas. Mes braižysime metus x ašyje ir rodysime dvi y ašis. Taigi, parodykite derlių vienai kolonijai ir kolonijų skaičių, uždėtus vieną ant kito:

par(mar = c(5, 4, 4, 4) + 0.3)
plot(honey$year, honey$numcol, pch = 16, col = 2,type="l")
par(new = TRUE)
plot(honey$year, honey$yieldpercol, pch = 17, col = 3,
     axes = FALSE, xlab = "", ylab = "",type="l")
axis(side = 4, at = pretty(range(y2)))
mtext("colony yield", side = 4, line = 3)

Nors niekas ypatingai neišsiskiria apie 2003 metus, tai leidžia mums užbaigti šią pamoką šiek tiek linksmesne nata: nors kolonijų skaičius apskritai mažėja, jų skaičius stabilizuojasi, net jei jų derlius vienai kolonijai mažėja.

Pirmyn, bitės, pirmyn!

🐝❤️

🚀 Iššūkis

Šioje pamokoje sužinojote daugiau apie kitus sklaidos diagramų ir linijinių tinklų, įskaitant facet grid, naudojimo būdus. Išbandykite save, sukurdami facet grid naudodami kitą duomenų rinkinį, galbūt tą, kurį naudojote prieš šias pamokas. Atkreipkite dėmesį, kiek laiko užtrunka jų kūrimas ir kaip reikia būti atsargiems dėl to, kiek tinklų reikia piešti naudojant šiuos metodus.

Po paskaitos: testas

Peržiūra ir savarankiškas mokymasis

Linijinės diagramos gali būti paprastos arba gana sudėtingos. Šiek tiek pasiskaitykite ggplot2 dokumentacijoje apie įvairius būdus, kaip jas kurti. Pabandykite patobulinti linijines diagramas, kurias sukūrėte šioje pamokoje, naudodami kitus dokumentacijoje išvardytus metodus.

Užduotis

Pasinerkite į avilį

---
