Οπτικοποίηση Σχέσεων: Όλα για το Μέλι 🍯

Οπτικοποίηση Σχέσεων - Σκίτσο από @nitya

Συνεχίζοντας με τη φυσική θεματολογία της έρευνάς μας, ας ανακαλύψουμε ενδιαφέρουσες οπτικοποιήσεις για να δείξουμε τις σχέσεις μεταξύ διαφόρων τύπων μελιού, σύμφωνα με ένα σύνολο δεδομένων που προέρχεται από το Υπουργείο Γεωργίας των Ηνωμένων Πολιτειών.

Αυτό το σύνολο δεδομένων, που περιλαμβάνει περίπου 600 στοιχεία, παρουσιάζει την παραγωγή μελιού σε πολλές πολιτείες των Η.Π.Α. Για παράδειγμα, μπορείτε να εξετάσετε τον αριθμό των αποικιών, την απόδοση ανά αποικία, τη συνολική παραγωγή, τα αποθέματα, την τιμή ανά λίβρα και την αξία του παραγόμενου μελιού σε μια συγκεκριμένη πολιτεία από το 1998 έως το 2012, με μία γραμμή ανά έτος για κάθε πολιτεία.

Θα ήταν ενδιαφέρον να οπτικοποιήσουμε τη σχέση μεταξύ της παραγωγής μιας πολιτείας ανά έτος και, για παράδειγμα, της τιμής του μελιού σε αυτή την πολιτεία. Εναλλακτικά, θα μπορούσατε να οπτικοποιήσετε τη σχέση μεταξύ της απόδοσης μελιού ανά αποικία στις πολιτείες. Αυτή η χρονική περίοδος περιλαμβάνει την καταστροφική «Διαταραχή Κατάρρευσης Αποικιών» (CCD), που παρατηρήθηκε για πρώτη φορά το 2006 (http://npic.orst.edu/envir/ccd.html), καθιστώντας το ένα συγκινητικό σύνολο δεδομένων για μελέτη. 🐝

Κουίζ πριν το μάθημα

Σε αυτό το μάθημα, μπορείτε να χρησιμοποιήσετε τη βιβλιοθήκη Seaborn, την οποία έχετε χρησιμοποιήσει ξανά, ως μια εξαιρετική επιλογή για την οπτικοποίηση σχέσεων μεταξύ μεταβλητών. Ιδιαίτερα ενδιαφέρουσα είναι η χρήση της συνάρτησης relplot του Seaborn, που επιτρέπει τη δημιουργία διαγραμμάτων διασποράς και γραμμών για γρήγορη οπτικοποίηση των 'στατιστικών σχέσεων', βοηθώντας τον επιστήμονα δεδομένων να κατανοήσει καλύτερα πώς σχετίζονται οι μεταβλητές μεταξύ τους.

Διαγράμματα Διασποράς

Χρησιμοποιήστε ένα διάγραμμα διασποράς για να δείξετε πώς εξελίχθηκε η τιμή του μελιού, χρόνο με τον χρόνο, ανά πολιτεία. Το Seaborn, χρησιμοποιώντας το relplot, ομαδοποιεί βολικά τα δεδομένα ανά πολιτεία και εμφανίζει σημεία δεδομένων για κατηγορικά και αριθμητικά δεδομένα.

Ας ξεκινήσουμε εισάγοντας τα δεδομένα και το Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Παρατηρείτε ότι τα δεδομένα για το μέλι περιλαμβάνουν αρκετές ενδιαφέρουσες στήλες, όπως το έτος και την τιμή ανά λίβρα. Ας εξερευνήσουμε αυτά τα δεδομένα, ομαδοποιημένα ανά πολιτεία των Η.Π.Α.:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

Δημιουργήστε ένα βασικό διάγραμμα διασποράς για να δείξετε τη σχέση μεταξύ της τιμής ανά λίβρα μελιού και της πολιτείας προέλευσής του. Κάντε τον άξονα y αρκετά ψηλό ώστε να εμφανίζονται όλες οι πολιτείες:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

Τώρα, δείξτε τα ίδια δεδομένα με μια χρωματική παλέτα που θυμίζει μέλι, για να δείξετε πώς εξελίσσεται η τιμή με την πάροδο των ετών. Μπορείτε να το κάνετε αυτό προσθέτοντας μια παράμετρο 'hue' για να δείξετε την αλλαγή, χρόνο με τον χρόνο:

✅ Μάθετε περισσότερα για τις χρωματικές παλέτες που μπορείτε να χρησιμοποιήσετε στο Seaborn - δοκιμάστε μια όμορφη παλέτα ουράνιου τόξου!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

Με αυτή την αλλαγή χρωματικής παλέτας, μπορείτε να δείτε ότι υπάρχει προφανώς μια ισχυρή πρόοδος με την πάροδο των ετών όσον αφορά την τιμή του μελιού ανά λίβρα. Πράγματι, αν κοιτάξετε ένα δείγμα δεδομένων για να το επαληθεύσετε (επιλέξτε, για παράδειγμα, την πολιτεία της Αριζόνα), μπορείτε να δείτε ένα μοτίβο αύξησης της τιμής χρόνο με τον χρόνο, με λίγες εξαιρέσεις:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

Ένας άλλος τρόπος να οπτικοποιήσετε αυτή την πρόοδο είναι να χρησιμοποιήσετε το μέγεθος αντί για το χρώμα. Για χρήστες με αχρωματοψία, αυτό μπορεί να είναι μια καλύτερη επιλογή. Επεξεργαστείτε την οπτικοποίησή σας ώστε να δείξετε την αύξηση της τιμής μέσω της αύξησης της περιφέρειας των κουκκίδων:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Μπορείτε να δείτε το μέγεθος των κουκκίδων να αυξάνεται σταδιακά.

Είναι αυτό μια απλή περίπτωση προσφοράς και ζήτησης; Λόγω παραγόντων όπως η κλιματική αλλαγή και η κατάρρευση αποικιών, υπάρχει λιγότερο διαθέσιμο μέλι για αγορά χρόνο με τον χρόνο, και έτσι η τιμή αυξάνεται;

Για να ανακαλύψουμε μια συσχέτιση μεταξύ ορισμένων μεταβλητών αυτού του συνόλου δεδομένων, ας εξερευνήσουμε μερικά διαγράμματα γραμμών.

Διαγράμματα Γραμμών

Ερώτηση: Υπάρχει σαφής αύξηση της τιμής του μελιού ανά λίβρα χρόνο με τον χρόνο; Μπορείτε να το ανακαλύψετε εύκολα δημιουργώντας ένα απλό διάγραμμα γραμμών:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Απάντηση: Ναι, με κάποιες εξαιρέσεις γύρω στο έτος 2003:

✅ Επειδή το Seaborn συγκεντρώνει δεδομένα γύρω από μία γραμμή, εμφανίζει «τις πολλαπλές μετρήσεις σε κάθε τιμή x σχεδιάζοντας τον μέσο όρο και το διάστημα εμπιστοσύνης 95% γύρω από τον μέσο όρο». Πηγή. Αυτή η χρονοβόρα συμπεριφορά μπορεί να απενεργοποιηθεί προσθέτοντας ci=None.

Ερώτηση: Λοιπόν, το 2003 μπορούμε επίσης να δούμε μια αύξηση στην προσφορά μελιού; Τι γίνεται αν κοιτάξετε τη συνολική παραγωγή χρόνο με τον χρόνο;

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Απάντηση: Όχι ακριβώς. Αν κοιτάξετε τη συνολική παραγωγή, φαίνεται ότι αυξήθηκε εκείνη τη χρονιά, παρόλο που γενικά η ποσότητα του παραγόμενου μελιού μειώνεται κατά τη διάρκεια αυτών των ετών.

Ερώτηση: Σε αυτή την περίπτωση, τι θα μπορούσε να προκάλεσε αυτή την αύξηση στην τιμή του μελιού γύρω στο 2003;

Για να το ανακαλύψετε, μπορείτε να εξερευνήσετε ένα πλέγμα όψεων.

Πλέγματα Όψεων

Τα πλέγματα όψεων λαμβάνουν μία όψη του συνόλου δεδομένων σας (στην περίπτωσή μας, μπορείτε να επιλέξετε το 'έτος' για να αποφύγετε την παραγωγή υπερβολικά πολλών όψεων). Το Seaborn μπορεί στη συνέχεια να δημιουργήσει ένα διάγραμμα για καθεμία από αυτές τις όψεις των επιλεγμένων συντεταγμένων x και y για πιο εύκολη οπτική σύγκριση. Ξεχωρίζει το 2003 σε αυτό το είδος σύγκρισης;

Δημιουργήστε ένα πλέγμα όψεων συνεχίζοντας να χρησιμοποιείτε το relplot, όπως συνιστάται από την τεκμηρίωση του Seaborn.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"

Σε αυτή την οπτικοποίηση, μπορείτε να συγκρίνετε την απόδοση ανά αποικία και τον αριθμό των αποικιών χρόνο με τον χρόνο, δίπλα-δίπλα, με το περιτύλιγμα να έχει οριστεί στο 3 για τις στήλες:

Για αυτό το σύνολο δεδομένων, τίποτα ιδιαίτερο δεν ξεχωρίζει όσον αφορά τον αριθμό των αποικιών και την απόδοσή τους, χρόνο με τον χρόνο και πολιτεία με πολιτεία. Υπάρχει διαφορετικός τρόπος να βρείτε μια συσχέτιση μεταξύ αυτών των δύο μεταβλητών;

Διπλά Διαγράμματα Γραμμών

Δοκιμάστε ένα διάγραμμα πολλαπλών γραμμών, τοποθετώντας δύο διαγράμματα γραμμών το ένα πάνω στο άλλο, χρησιμοποιώντας το despine του Seaborn για να αφαιρέσετε τις πάνω και δεξιές γραμμές, και χρησιμοποιώντας το ax.twinx που προέρχεται από το Matplotlib. Το Twinx επιτρέπει σε ένα διάγραμμα να μοιράζεται τον άξονα x και να εμφανίζει δύο άξονες y. Επομένως, εμφανίστε την απόδοση ανά αποικία και τον αριθμό των αποικιών, τοποθετημένα το ένα πάνω στο άλλο:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

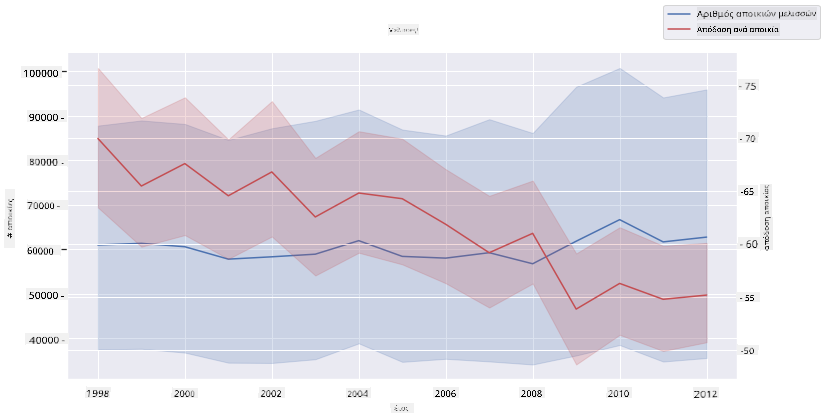

Ενώ τίποτα δεν ξεχωρίζει ιδιαίτερα γύρω στο έτος 2003, αυτό μας επιτρέπει να κλείσουμε το μάθημα με μια πιο αισιόδοξη νότα: ενώ υπάρχει συνολικά μια μείωση στον αριθμό των αποικιών, ο αριθμός των αποικιών σταθεροποιείται, ακόμα κι αν η απόδοση ανά αποικία μειώνεται.

Πάμε, μέλισσες, πάμε!

🐝❤️

🚀 Πρόκληση

Σε αυτό το μάθημα, μάθατε λίγο περισσότερα για άλλες χρήσεις διαγραμμάτων διασποράς και πλεγμάτων γραμμών, συμπεριλαμβανομένων των πλεγμάτων όψεων. Προκαλέστε τον εαυτό σας να δημιουργήσει ένα πλέγμα όψεων χρησιμοποιώντας ένα διαφορετικό σύνολο δεδομένων, ίσως κάποιο που χρησιμοποιήσατε πριν από αυτά τα μαθήματα. Σημειώστε πόσο χρόνο χρειάζονται για να δημιουργηθούν και πόσο προσεκτικοί πρέπει να είστε σχετικά με το πόσα πλέγματα χρειάζεται να σχεδιάσετε χρησιμοποιώντας αυτές τις τεχνικές.

Κουίζ μετά το μάθημα

Ανασκόπηση & Αυτομελέτη

Τα διαγράμματα γραμμών μπορούν να είναι απλά ή αρκετά περίπλοκα. Κάντε λίγη ανάγνωση στην τεκμηρίωση του Seaborn σχετικά με τους διάφορους τρόπους με τους οποίους μπορείτε να τα δημιουργήσετε. Προσπαθήστε να βελτιώσετε τα διαγράμματα γραμμών που δημιουργήσατε σε αυτό το μάθημα με άλλες μεθόδους που αναφέρονται στην τεκμηρίωση.

Εργασία

Βουτήξτε στην κυψέλη

---
